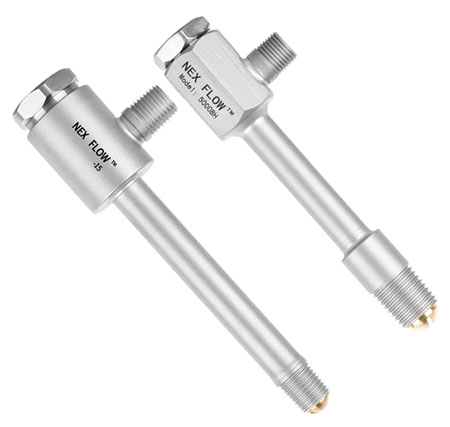

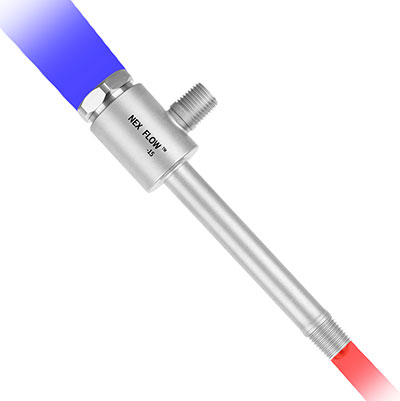

           渦流管是一種能方便產生出冷氣流的設備,使用普通壓縮空氣就可正常工作,可瞬間將壓縮空氣分流成冷熱兩股氣流,熱氣端出口處有一個可調旋鈕, 可通過設定冷,熱氣流的比例來調節對應氣流的溫度與流量。其兩端都是螺紋接口,對于某些特殊應用,可通過導管將氣流輸送至其它位置使用或回收。




1. 渦流管的特點


        1.無需用電,僅通入壓縮空氣即可??梢栽诟邷丨h(huán)境下工作。

        2.內部無制冷劑等化學物質,無任何摩擦部件,使用壽命長達10年以上。

        3.重量輕,不足300克,使用方便。

        4.Nex Flow渦流管整體材質為不銹鋼,其內核心部件渦流發生器的材質為黃銅,其他同類產品普通采用的都是塑膠,長時間使用存在開裂,變碎的可能。

        5. Nex Flow渦流管內部所使用的密封O型圈,其材質為氟橡膠,其他同類產品普遍采用的都是丁腈橡膠。

        6.免維護,使用中只需注意好氣源的過濾即可,即便氣源潔凈度不夠,或者使用時間過久,內部發生了堵塞,拆開清潔維護也比較容易。

       7. 提供5年質保。



2.渦流制冷管工作原理:



         如視頻:壓縮空氣噴射進渦流管后,氣流以高達每分鐘一百萬轉的高速度旋轉著,沿著管內壁流向右端(即熱氣端),一部分氣流通過控制閥流出,剩余的氣流被阻擋后,在原氣流內圈以同樣的轉速反向旋轉并流向左邊(即冷氣端)。在此過程中,兩股氣流會(huì )發生熱交換,內環氣流(藍色部分)溫度變得很低,從冷氣端流出,外環氣流(紅色部分)溫度變得很高。熱氣端出氣比例越高, 則渦流管冷氣端氣流的溫度就越低,流量也相應減少。

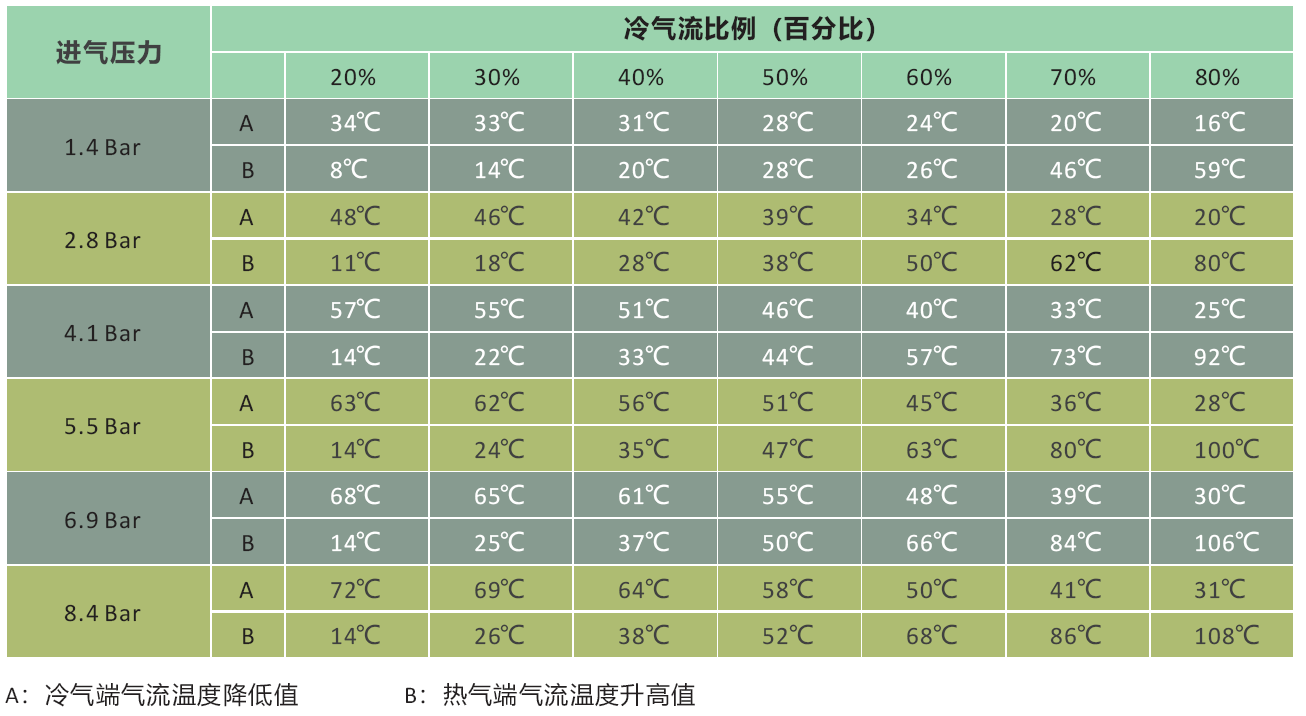

3.渦流管性能參數:





       隨著進氣壓力的變化,耗氣量與性能表現也會(huì )相應變化,渦流管理想的工作壓力為0.5~1MPa,最低壓力要求為0.14 MPa。當進氣壓力為0.3Mpa及以下時,性能會(huì )較低, 冷氣流的溫度及流量大小可通過調節熱氣端閥門調節。熱氣端出氣比例越高,則冷氣端氣流的溫度就越低,流量也相應減少,一般冷氣流量設置為總進氣量的70%,氣流溫度降低30攝氏度,這種情況下效率最優。

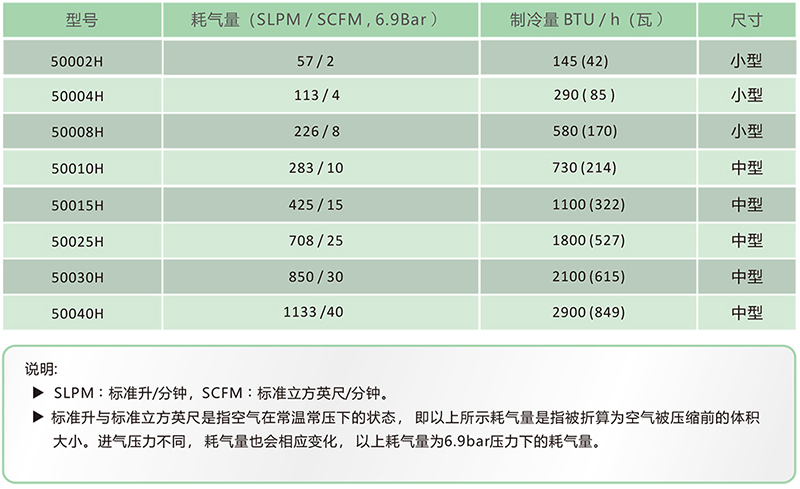

4.渦流管型號:

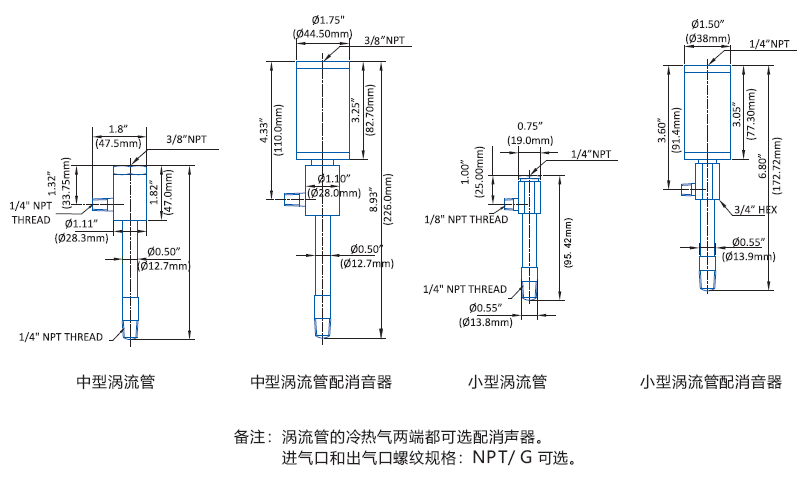

5.渦流管尺寸圖:





6.渦流管應用示意圖:

渦流管1完成.gif             渦流管2完成.gif

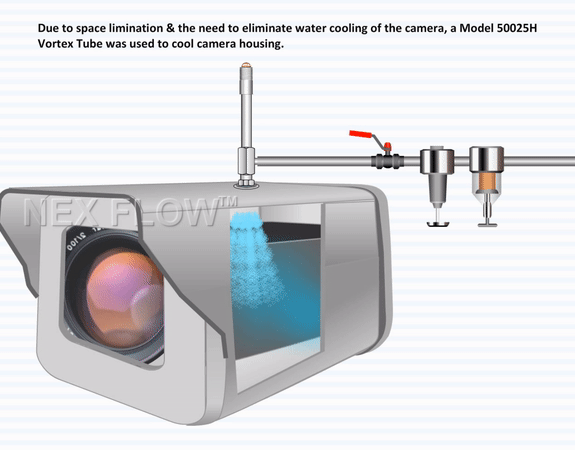

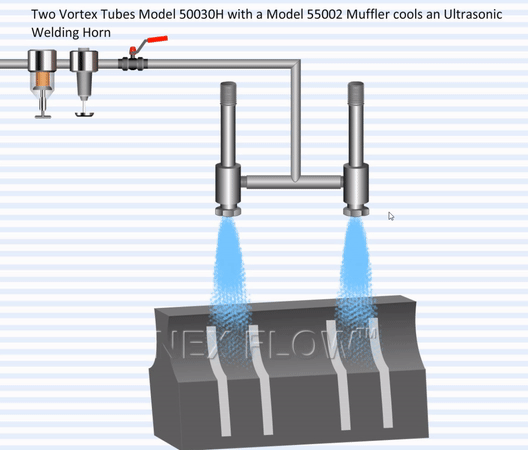

                               渦流管冷卻攝像機外殼                                                                                    渦流管冷卻產品部件


渦流管3完成.gif             渦流管4完成.gif

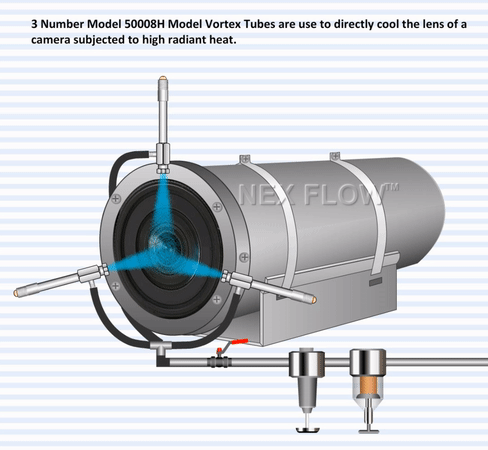

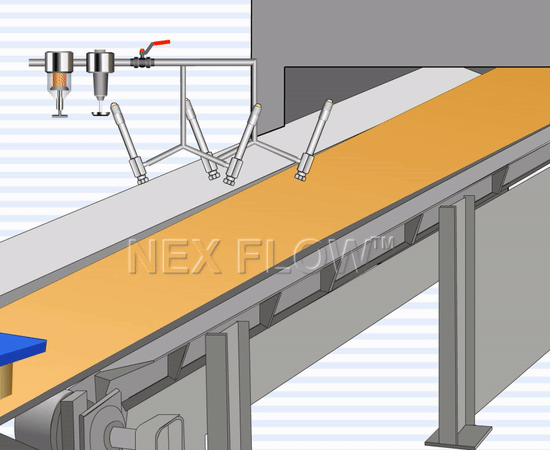

                         渦流管冷卻傳送帶上的產品                                                                            渦流管冷卻相機鏡頭


7. 配件: 萬向軟管,磁性底座,冷氣端消音器

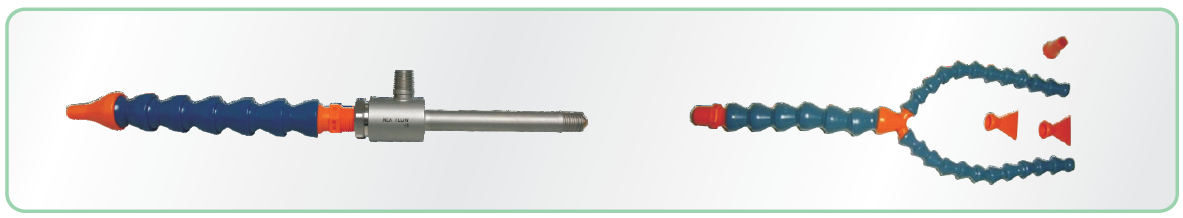

(1)  萬向軟管:

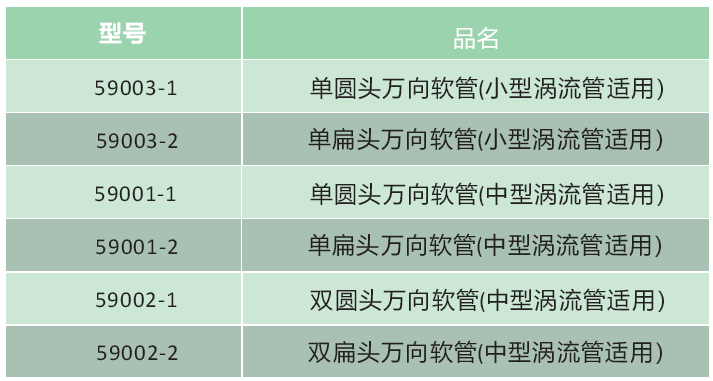

          萬向軟管分為單頭萬向軟管和雙頭萬向軟管,密封性良好,可直接接在渦流管冷器端上,通過萬向軟管將冷氣吹向冷卻點,調整好方向后, 萬向軟管會(huì )維持住該角度,方便吹掃。

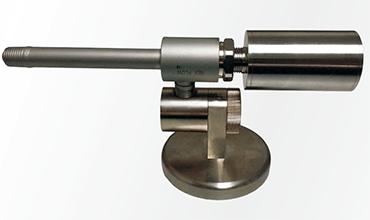

(2)磁性底座:

        當使用渦流管時,可使用磁性底座吸在金屬臺面上,方便安裝,并可任意移動。

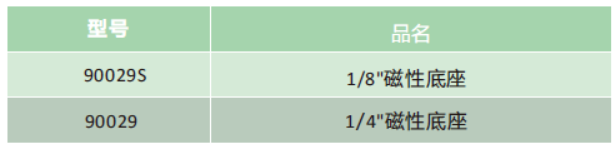

磁性底座型號圖片.png              磁性底座.gif

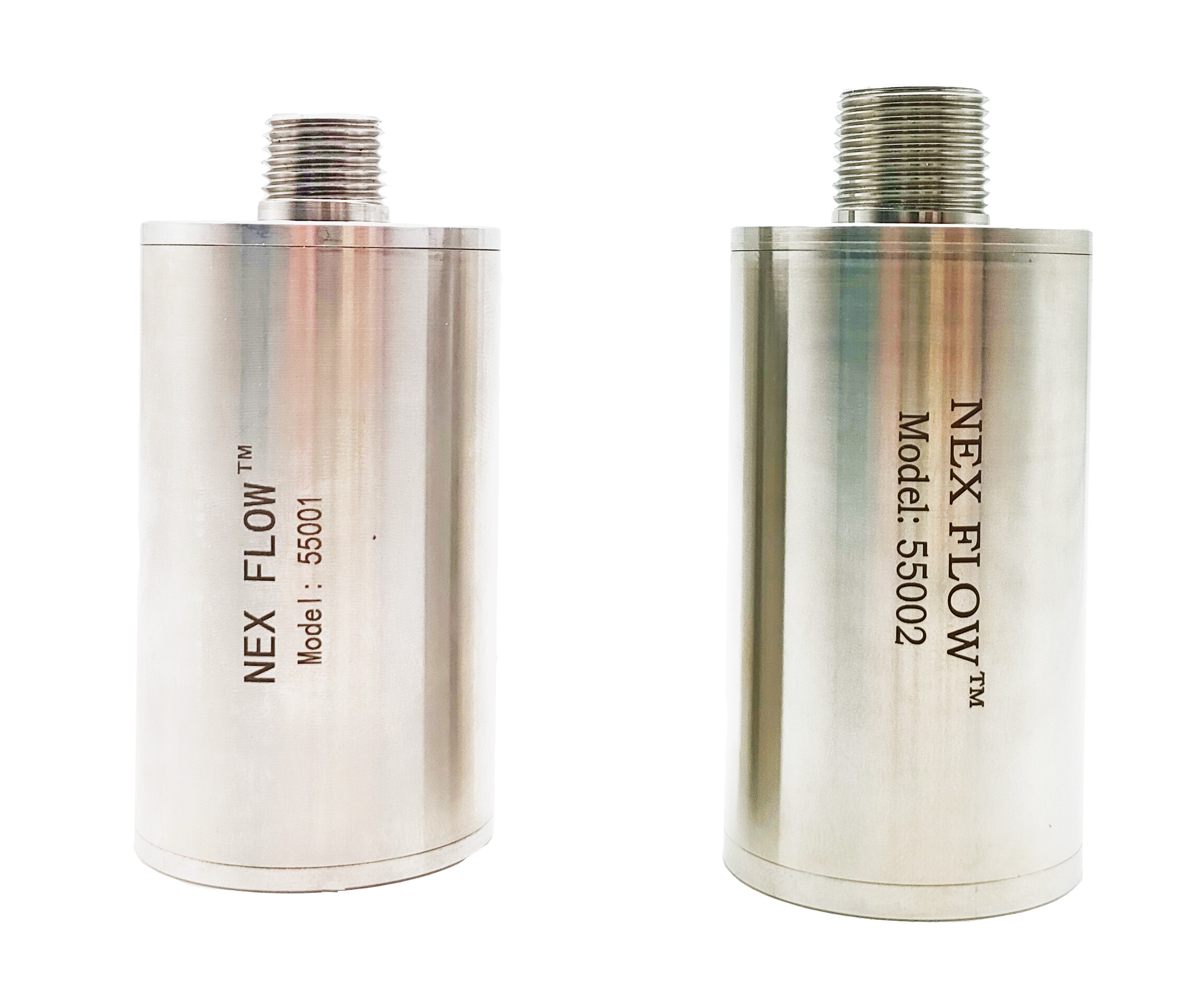

(3)冷氣端消聲器:

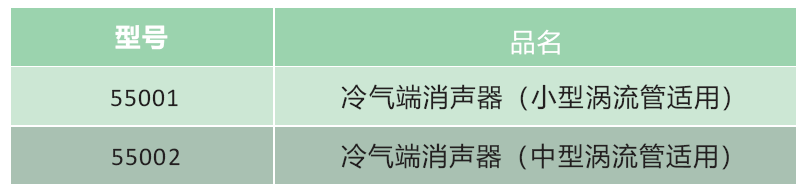

                                                                                      消聲器型號-2.png   2.jpg


磁性底座和冷氣端消聲器.gif                 冷氣端消聲器0202.jpg



     更多安裝配件請參見:  安裝配件




8. 產品測試視頻


渦流管冷風溫度測試, 測試型號:50015H
