歡迎光臨中山市智捷精密機械配件有限公司 !

中山市智捷精密機械配件有限公司

(東方智捷)

全國服務熱線:400-9988-392

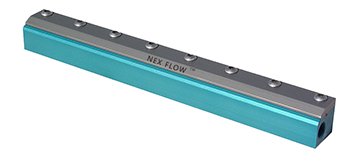

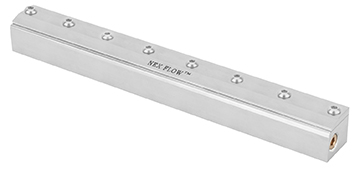

鋁合金標準風刀產品圖-web.jpg   不銹鋼標準風刀產品圖-web.jpg

納克斯(Nex Flow)標準風刀,通過吹出一面氣幕,主要用于氣幕隔離的用途。

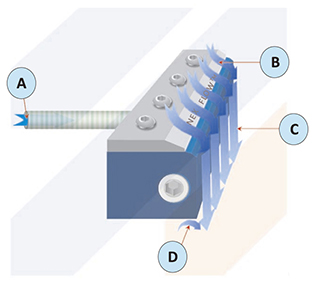

1.Nex Flow標準風刀工作原理:標準風刀工作原理-web.jpg

     如圖,壓縮空氣進(A)入標準風刀后,通過厚度僅為0.05毫米的條型窄縫,形成氣流薄片(C)高速吹出。通過科恩達效應原理,此薄片氣幕將引流30倍左右的環境空氣(B)和(D),兩部分氣流匯聚在一起,向下方吹出,形成一面薄薄的高強度、大氣流的氣幕。






工作原理動畫視頻:




2.Nex Flow標準風刀材質

    納克斯(Nex Flow)標準風刀的制造材質為鋁合金或不銹鋼,鋁合金風刀在制造工藝上全部經過抗氧化電鍍處理,其抗腐蝕能力大大提高。對于200攝氏度以上的高溫及高腐蝕場合, 則應選用不銹鋼風刀。

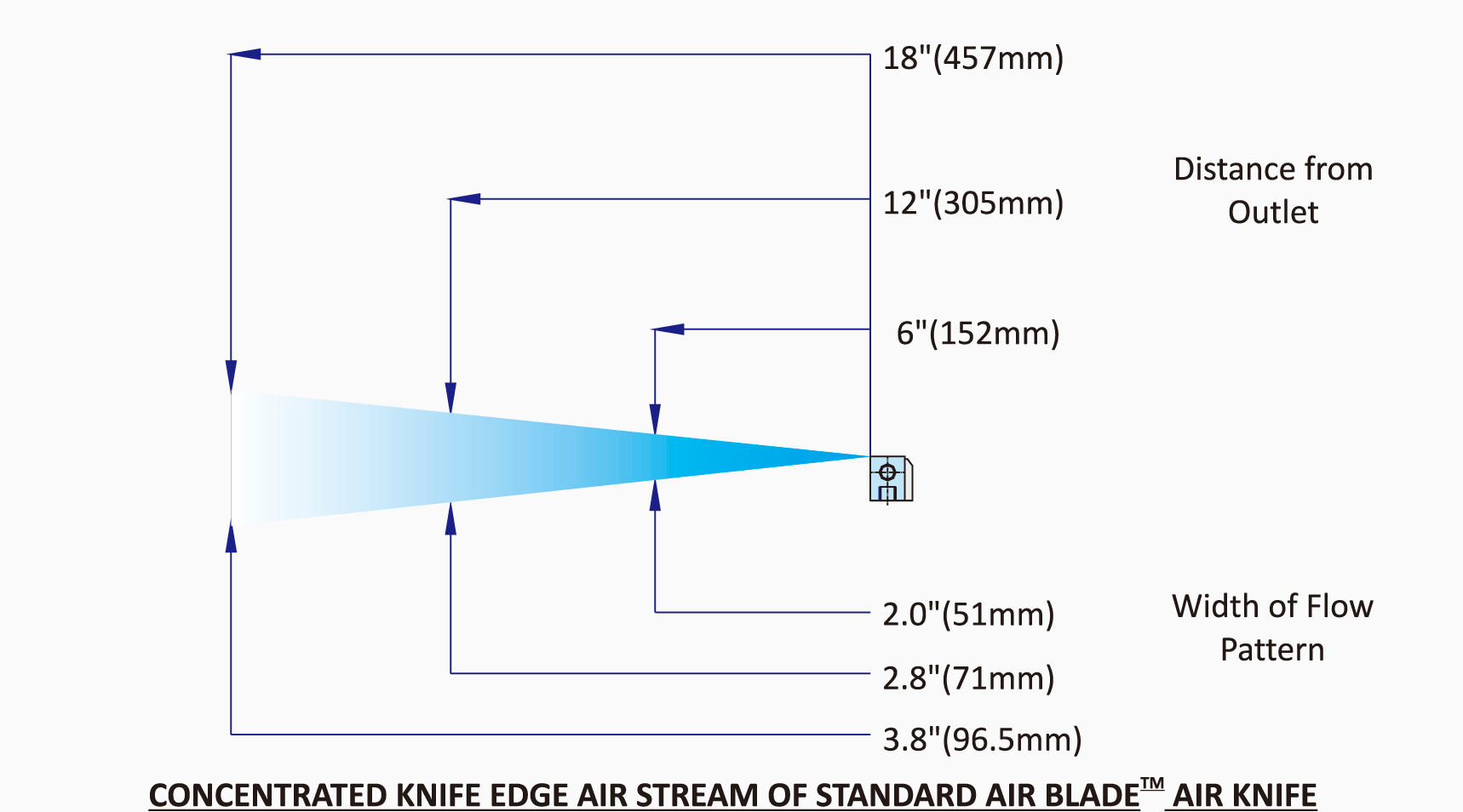

3.Nex Flow標準風刀所吹出氣幕的擴散度:

Nex Flow標準風刀所吹出氣幕的擴散度.gif

    在風刀出風口的0位置處, 由于此時沒有環境空氣被引流,故風幕的強度最大, 但風量最小,風幕厚度也最小, 隨著距離越來越遠,風幕強度逐漸減弱, 但風量逐漸增大,風幕厚度也同步增大。

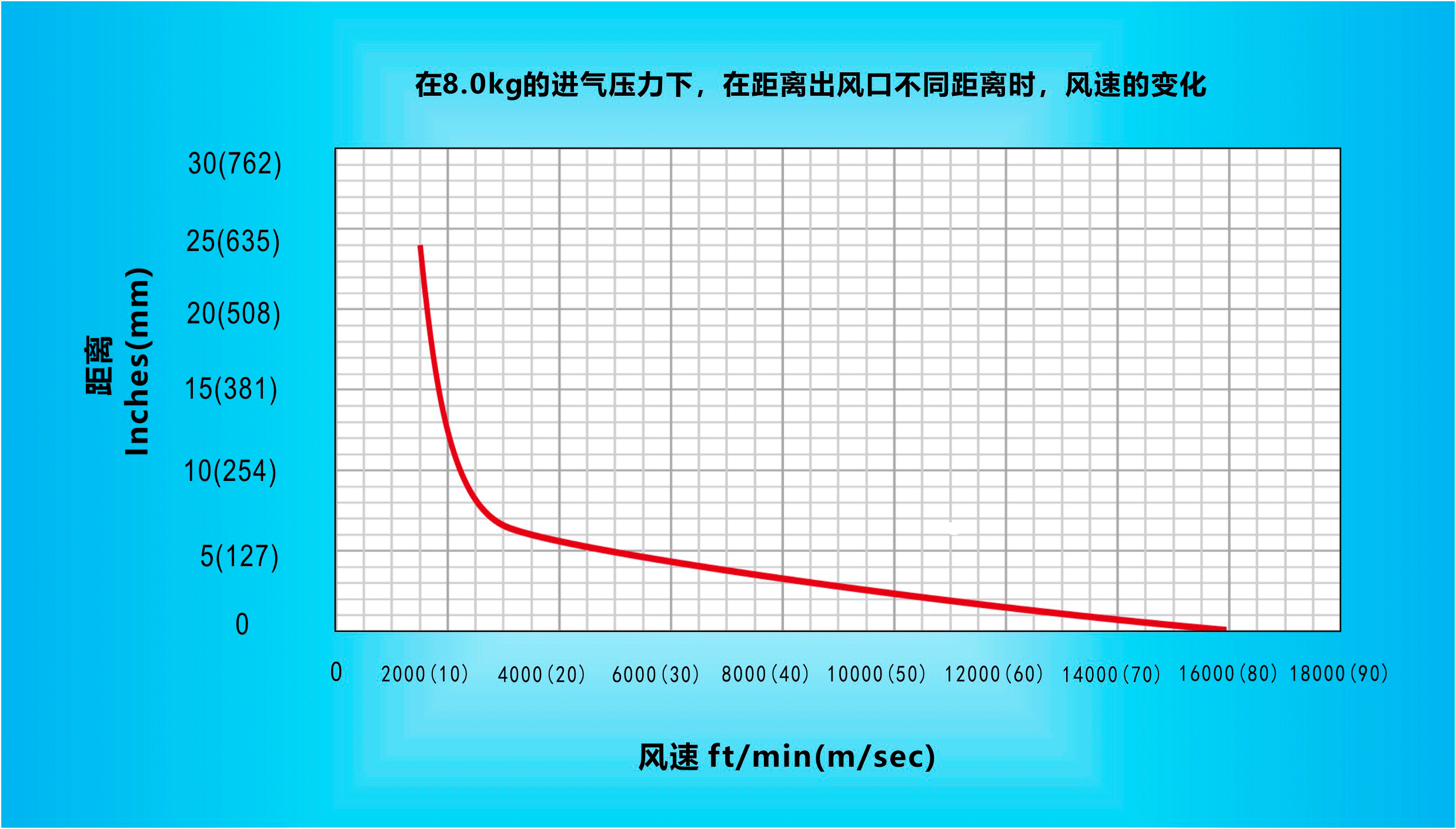

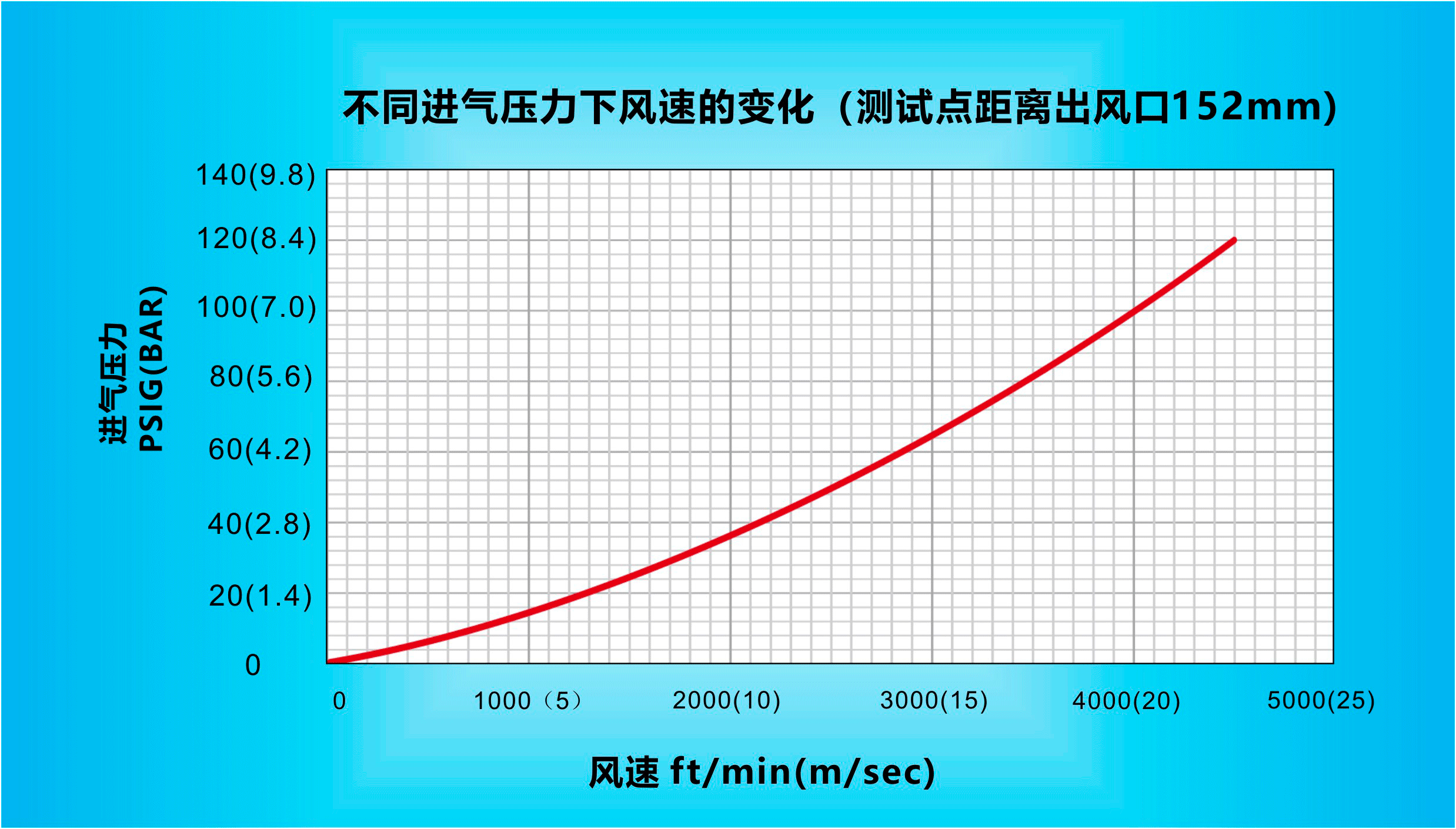

4.Nex Flow標準風刀性能參數:


備注:上表耗氣量的單位為SCFM(標準立方英尺/分鐘)或SLPM(標準升/分鐘),標準升是指空氣在常溫常壓下的狀態,即是折算為空氣被壓縮前的體積大小。

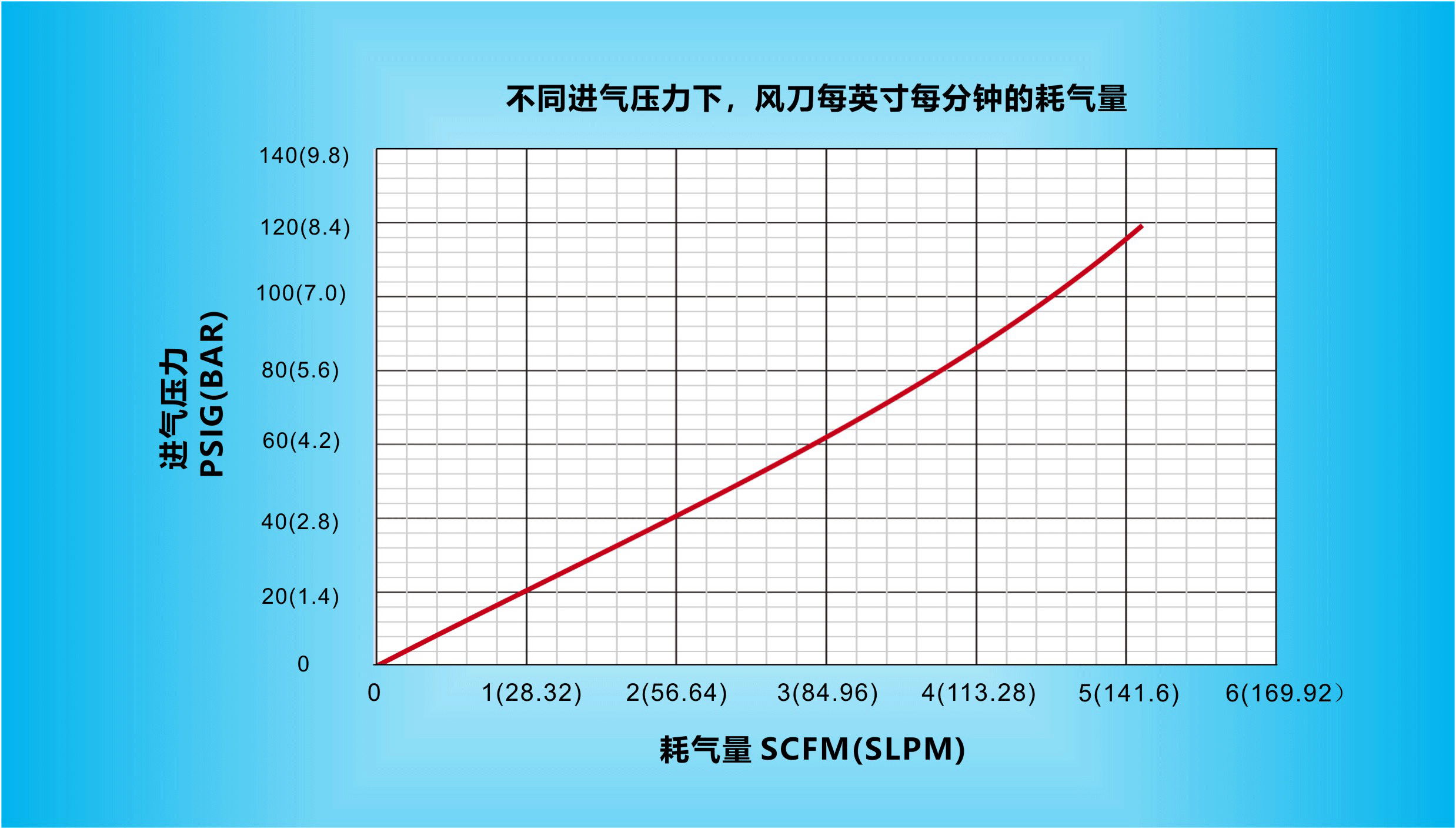

5.工作壓力要求及耗氣量參數:

      在5.5Kg的進氣壓力下,標準風刀每英寸(25.4mm)每分鐘的耗氣量為96.3標準升。(標準升SLPM是指空氣在常溫常壓下的狀態, 即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。)


6.Nex Flow標準風刀的優勢:

  •  納克斯(Nex Flow)標準風刀采用的是“全氣流”設計,即風刀寬度與其吹出氣幕的寬度完全一樣。  風刀背面有安裝及連接螺孔,可任意組合長度,并且是無縫連接。對于需要經常變換風幕寬度的應用,采用拼接的方式,則可以根據具體需求,開啟一個或多個風刀,以最大限度的節約能源。

  •  所有納克斯(Nex Flow標準風刀內部用以產生0.05mm氣幕寬度的長條墊片的材質為不銹鋼,并且風刀內部無任何可移動部件和可磨損部件,產品使用壽長達10年以上。

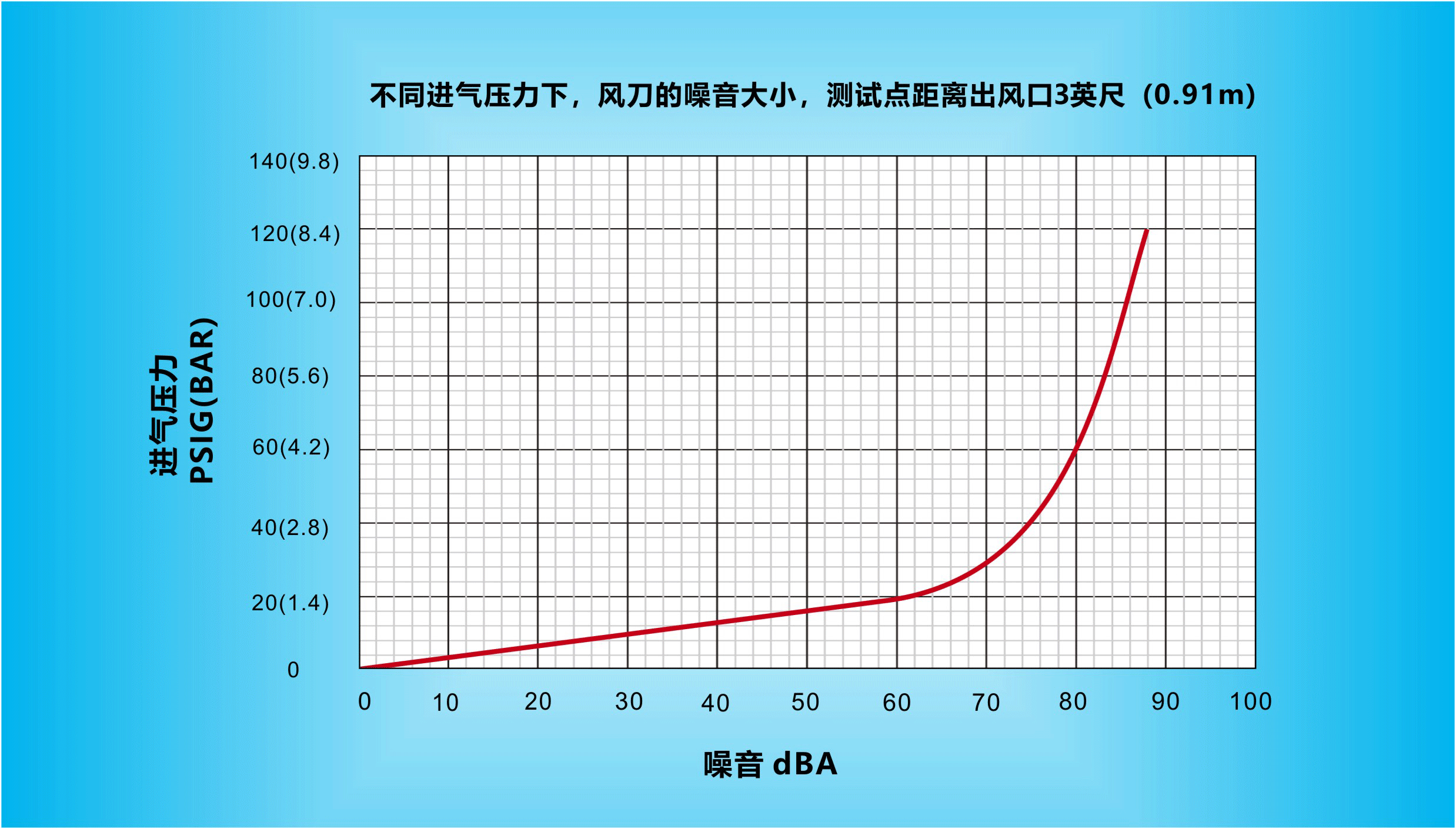

  •  納克斯(Nex Flow)標準風刀的工作噪音很低,完全滿足國際OSHA環境噪音標準要求。

  •  提供5年質保。


7.Nex Flow標準風刀的應用:

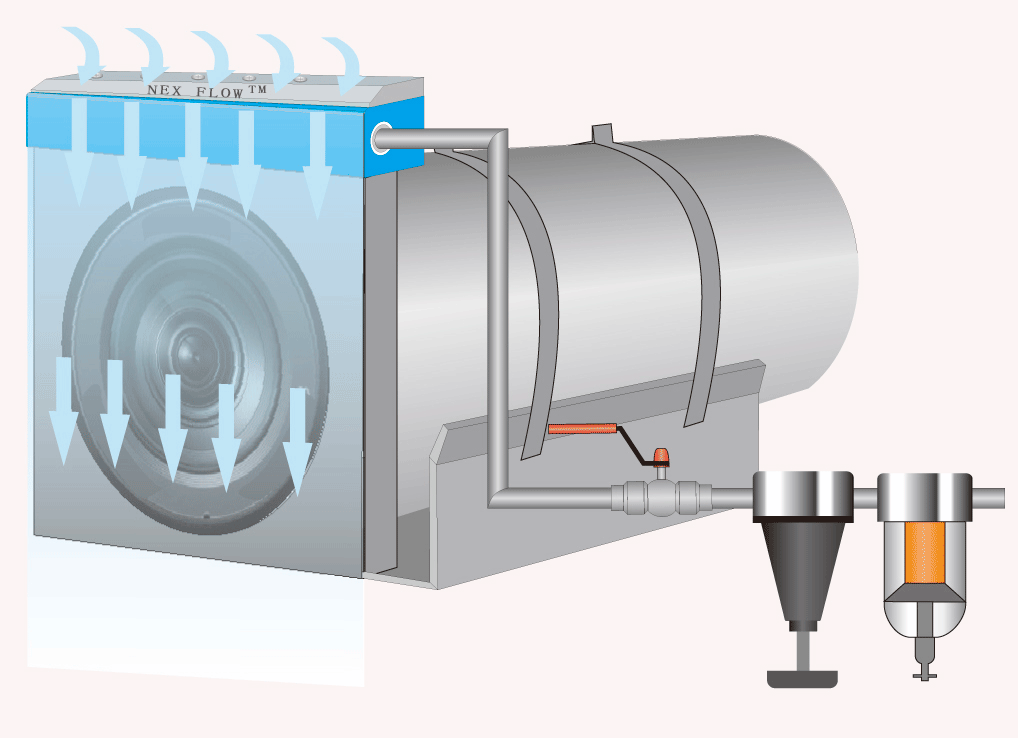

      納克斯(Nex Flow)標準風刀所吹出的氣幕,主要用作氣幕隔離的用途,如圖:納克斯(Nex Flow)標準風刀裝在相機保護罩上,通過標準風刀吹出的壓縮空氣氣幕,形成一個氣幕墻,隔離外部的空氣進入鏡片內,從而保持相機鏡片的干凈和干燥。


 納克斯(Nex Flow)標準風刀的應用.gif

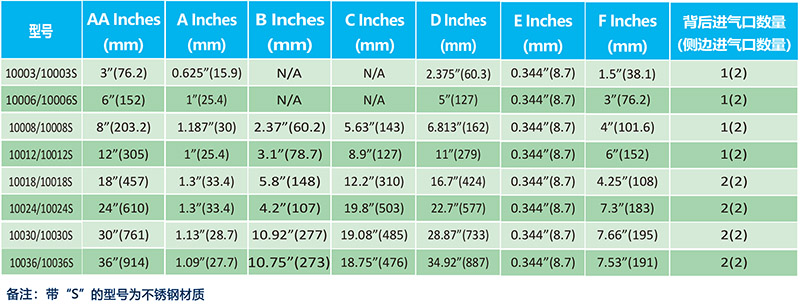

8.Nex Flow標準風刀型號與尺寸:

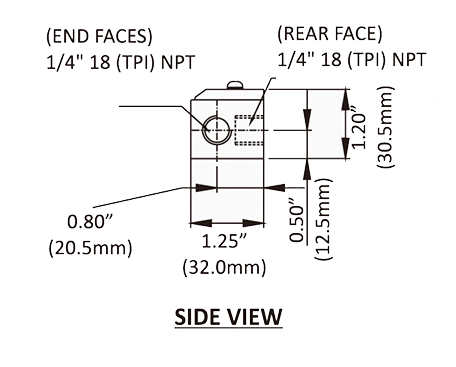

Nex Flow標準風刀側面圖.gif

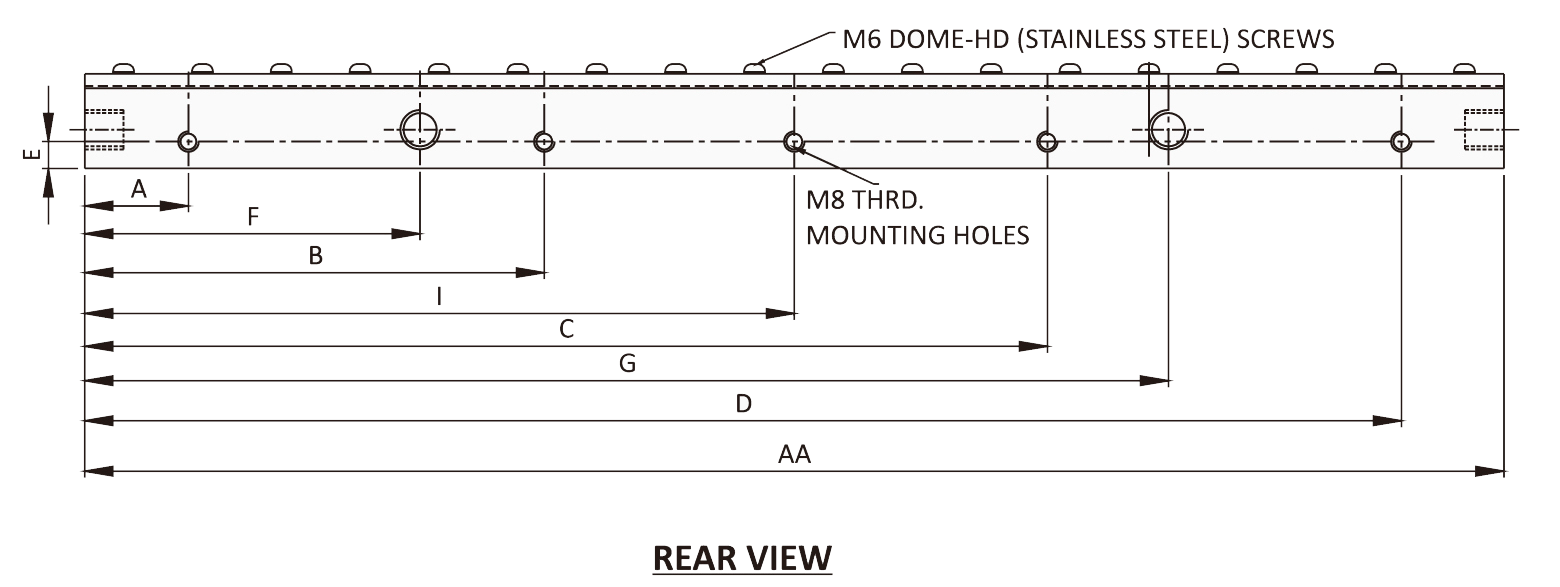

Nex Flow標準風刀背面圖.gif
