壓縮空氣噴頭(小型空氣放大器):


     壓縮空氣噴頭又稱作節氣噴頭,小型空氣放大器, 可產生很強沖擊力的氣流,其引流空氣能力為10倍左右,主要用于需要高沖擊力吹除的場合,如吹除產品表面的毛刺、零件溝槽部分的水分、塵屑等。通常使用于吹掃面積比47000系列噴嘴更大一些的應用。

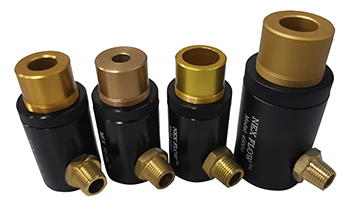

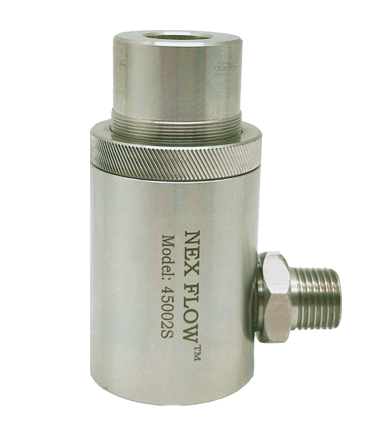

                         鋁合金小型空氣放大器                                                    不銹鋼小型空氣放大器

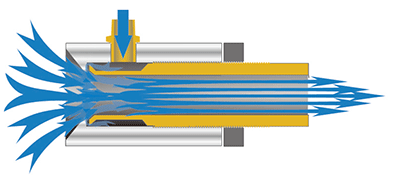

空氣噴頭(小型空氣放大器)工作原理:


      如圖,和常規空氣放大器一樣,當壓縮空氣通過其內部0.05~0.15毫米的環形可調窄縫后,向出口側噴出,通過科恩達效應原理及空氣放大器的特殊結構,吸氣側10倍左右的環境空氣可被吸入,并與原始?jí)嚎s空氣一起向出氣側吹出。



視頻介紹:







其它大口徑空氣放大器請參見:空氣放大器

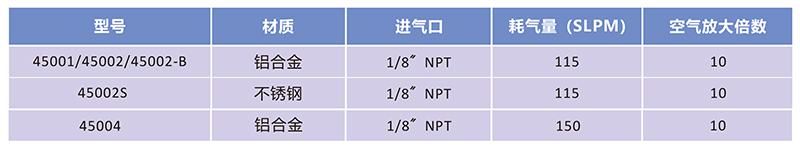

空氣噴頭(小型空氣放大器)型號與技術參數:




說明:

  • 以上耗氣量為進氣壓力在5.5kg,出風口間隙設定為0.05mm的情況下,每分鐘的空氣消耗量SLPM(標準升),SLPM(標準升)是指在常溫常壓下的狀態,即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。

  • 隨著進氣壓力和出風口間隙的變化,耗氣量也會相應變化。

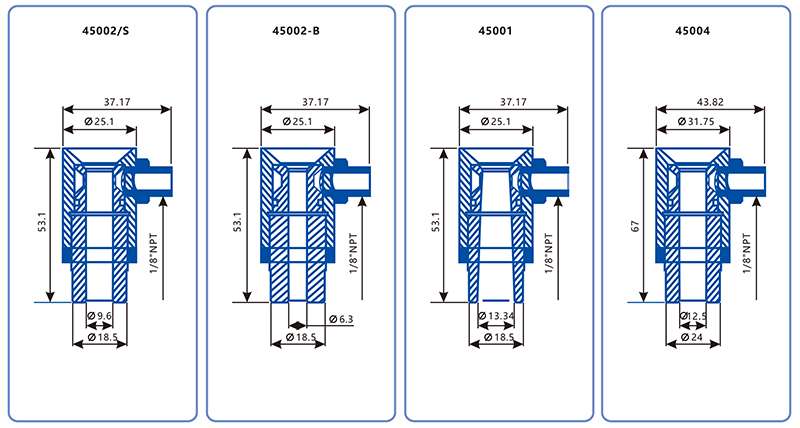

空氣噴頭(小型空氣放大器)尺寸圖:

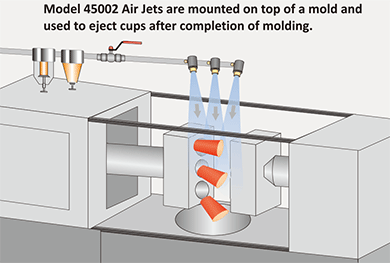

空氣噴頭(小型空氣放大器)應用示意:



45002噴頭安裝在磨具上部, 將產品吹落的應用

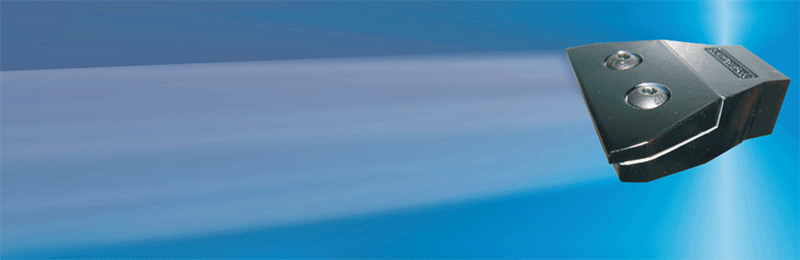

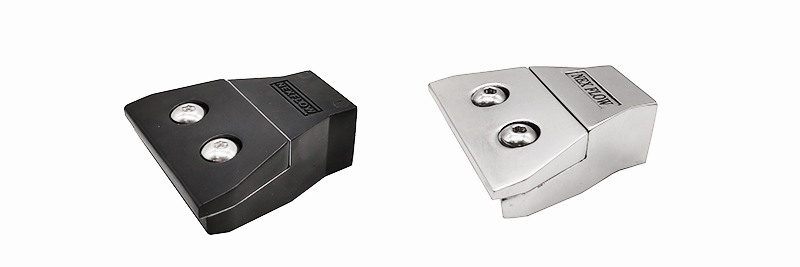

 2寸扁噴嘴:


        2寸扁噴嘴適合于需要一定氣幕寬度,且高沖擊力的應用,如表面液體吹除、冷卻等應用,常用出風口間隙有0.1mm、0.2mm、0.5mm等,材質為鋅合金或316L不銹鋼,可在惡劣工況下使用。

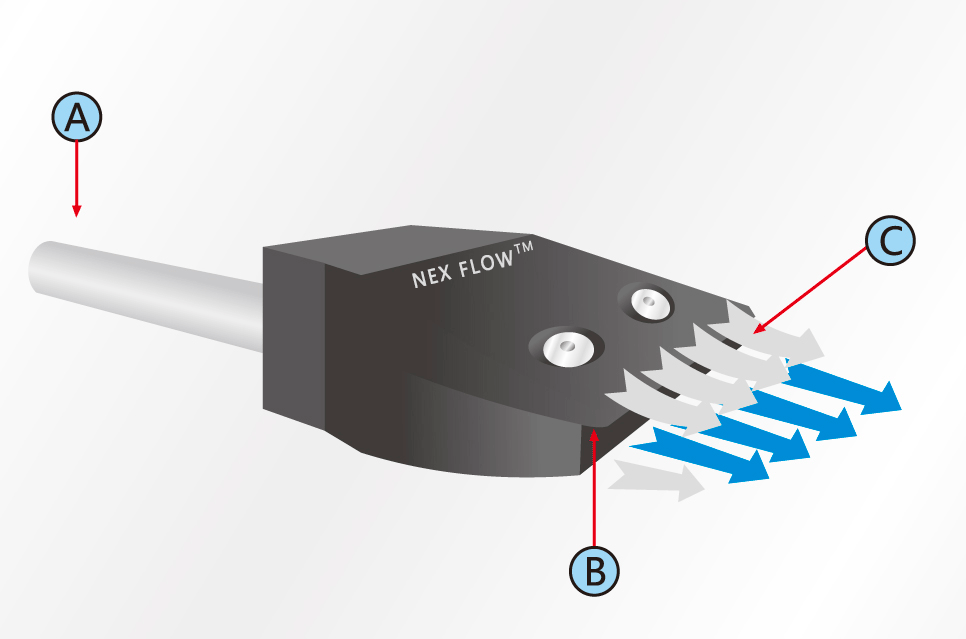

2寸扁噴嘴工作原理:


      壓縮空氣A進入扁噴嘴后,通過出風口B吹出,形成一個高速的氣流薄片。依據科恩達效應原理及其特殊的結構,此薄片氣幕將引流10到20倍的環境空氣C,而形成一面薄薄的高強度、大氣流的沖擊氣幕,氣幕強度非常均勻。

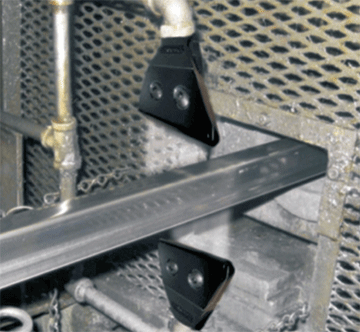

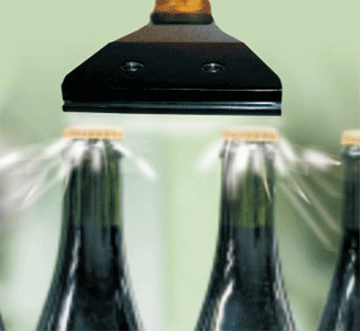

2寸扁噴嘴應用實例:


   2寸扁噴嘴應用實例.gif         2寸扁噴嘴應用實例.gif

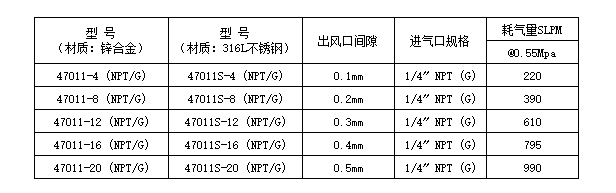

2寸扁噴嘴型號及參數:



      1. 出風口間隙大小是由內部的墊片厚度所設定,間隙越大,吹掃力越強,同時耗氣量和噪音也相應增大;

      2. 進氣口螺紋規格:NPT 或 G 可選。


2寸扁噴嘴優勢:

       1.Nex Flow噴嘴內部用以產生氣幕寬度的墊片的材質為不銹鋼,并且內部無任何可移動部件和可磨損部件,產品使用壽命長達10年以上。

        2.工作噪音低,滿足國際OSHA環境噪音標準要求。

        3.耗氣量只有傳統吹氣管的1/5。

        4.質保期5年。

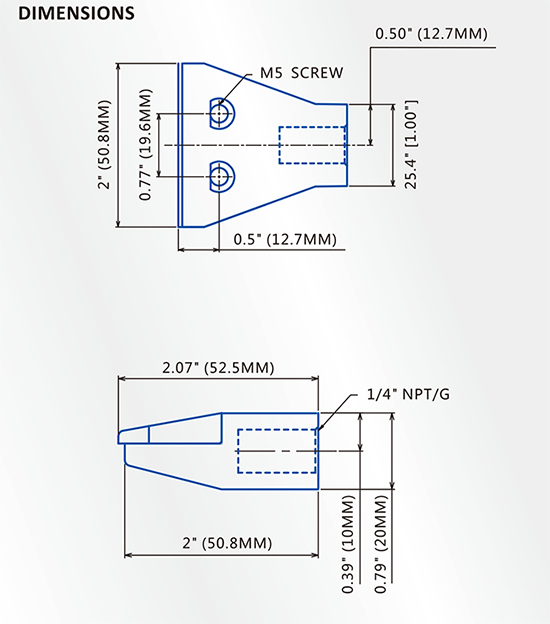

2寸扁噴嘴外形尺寸:










應用參考視頻:


1. 小型空氣放大器吸力測試, 測試型號:45004




2. 空氣放大器吹掃力測試, 測試型號:40001,45002




3. 2寸扁噴嘴吹掃力測試, 測試型號:47011-4,8,12,16
