如何實現機箱/機柜、電控柜等工業現場的控制柜降溫與制冷散熱是一個大問題,打開柜門,用風扇吹和安裝機柜空調等散熱措施也會(huì )有很多的不足之處。在有壓縮空氣供應的條件下,Nex Flow機箱機柜冷卻器是一個低成本的完美解決方案。

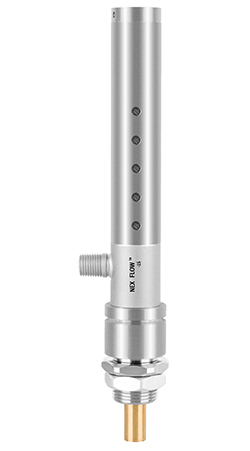

1. Nex Flow機柜冷卻器特點:
1. 純機械結構,304 / 316 不銹鋼材質,非電氣設備,內部無化學物;
2. 體積小,重量不超過1公斤,接入氣源便可工作;
3. 內部無任何活動件、無磨損,免維護,使用壽命很長,一般都在10年以上;
4. 非常易于安裝,只需在柜體上開個直徑27mm的小孔即可;
5. 提供5年質保;
6. 防護級別:NEMA12(IP54) / NEMA4(IP66)。

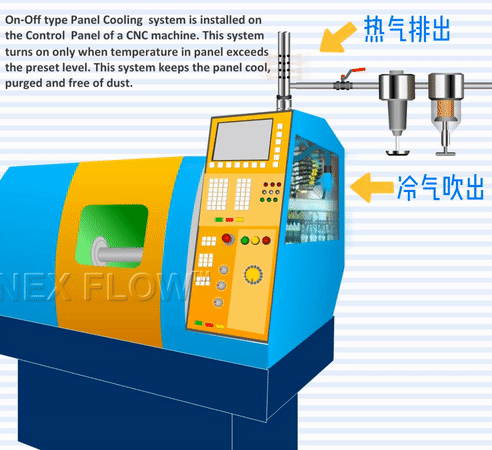

2.機箱冷卻器工作模式動畫:
3.機箱冷卻器工作原理:

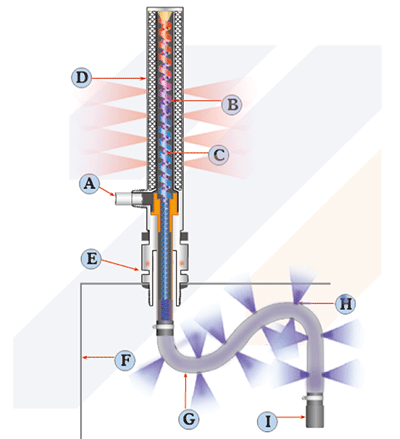

Nex Flow機箱機柜冷卻器的核心為渦流管,如右圖:(F)是機柜的柜壁,在柜壁上開個小孔,將機箱冷卻器插入, 并用隨附螺母固定好。
壓縮空氣由(A)進入機箱機柜冷卻器內部的渦流管后,渦流管將壓縮空氣分流成熱氣流(B)和冷氣流(C),熱氣流經過消音器后通過外殼(D)上的20個小孔排出,冷氣流(C)進入柜內, 經過冷氣分配單元(G)上的很多個小孔(H)排出,讓冷氣均勻的分布在柜內,冷氣分配單元的末端是一個消聲器(I),排出最后剩余的冷氣,同時降低冷氣流的噪音。
由于持續的冷風吹入,柜內存在微弱正壓,柜內被置換出來的熱氣經過機柜冷卻器的內置排氣口由(E)排出。而外界氣體與粉塵則無法進入柜內。
4.柜內溫度控制:
壓縮空氣在經過機箱冷卻器后,形成冷氣流被導入機柜進行降溫,可通過一個普通調壓閥, 調節總進氣量的大小即可方便調節柜內的溫度。
如果需要對柜內溫度進行恒溫控制,可加裝溫度控制部分,包括電磁閥、溫度控制器和溫度測量探頭(溫度控制器先設定好柜內目標溫度的上限和下限, 通過電磁閥來開啟和關閉供氣)。
很多情況下,通過合適的選型,是不用加裝溫控部分的,壓縮空氣實際流量的70%被轉換成為5~10℃的低溫氣體吹入柜內制冷。當柜子的需散熱量熱量與冷氣流的制冷量達到平衡時,柜內溫度不會(huì )再變化 。

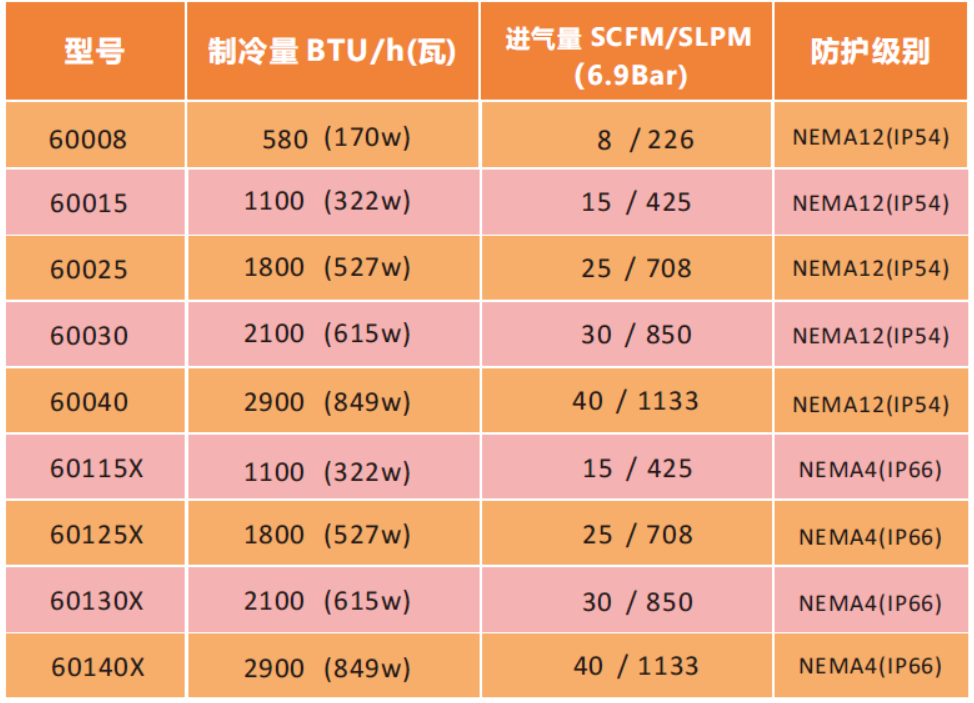

5. Nex Flow機箱冷卻器型號與參數:
( 備注:機箱冷卻器材質為不銹鋼 304 或316 可選, 默認為304不銹鋼 )
說明:
1. SCFM:標準立方英尺/分鐘 SLPM:標準升/分鐘
2. 標準升與標準立方英尺是指空氣在常溫常壓下的狀態,即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。進氣壓力不同,耗氣量也會(huì )相應變化,所示耗氣量為6.9bar壓力下的耗氣量。
6.選擇合適的機箱冷卻器型號:
選型原則是根據柜子實際的需散熱量,找到最接近其制冷量的機柜冷卻器型號。 具體步驟如下:
1. 首先計算出機柜內所有電氣設備的耗電總功率,再然后按大致10%的發熱量計算出其總的發熱功率。

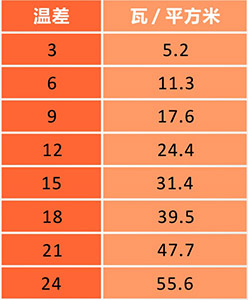

2. 計算出機柜的總表面積,依照最高環境溫度與機柜內目標溫度差值,按表折算出機柜從環境中的吸熱功率。(變頻器的發熱功率按4%估算)
3. 將電氣發熱總功率加上機箱吸熱總功率后,得到需制冷的總功率,對照機箱機柜冷卻器型號表,按上限選擇相應的型號。
例如:一個電控柜,柜內為PLC,開關等弱電控制設備,總耗電功率估算為800w, 柜體尺寸為2m*1.5m*0.7m,柜外車間環境溫度夏天最高40℃, 希望柜內溫度為32℃左右。
1. 柜內電氣發熱功率約為:800*10%=80w
2. 柜體表面積為10.9平方米,柜體從環境中的吸熱功率為:10.9*17=175w
3. 總的需散熱功率為:80+175=255w
4. 對照型號表,應選擇60015型機箱冷卻器。

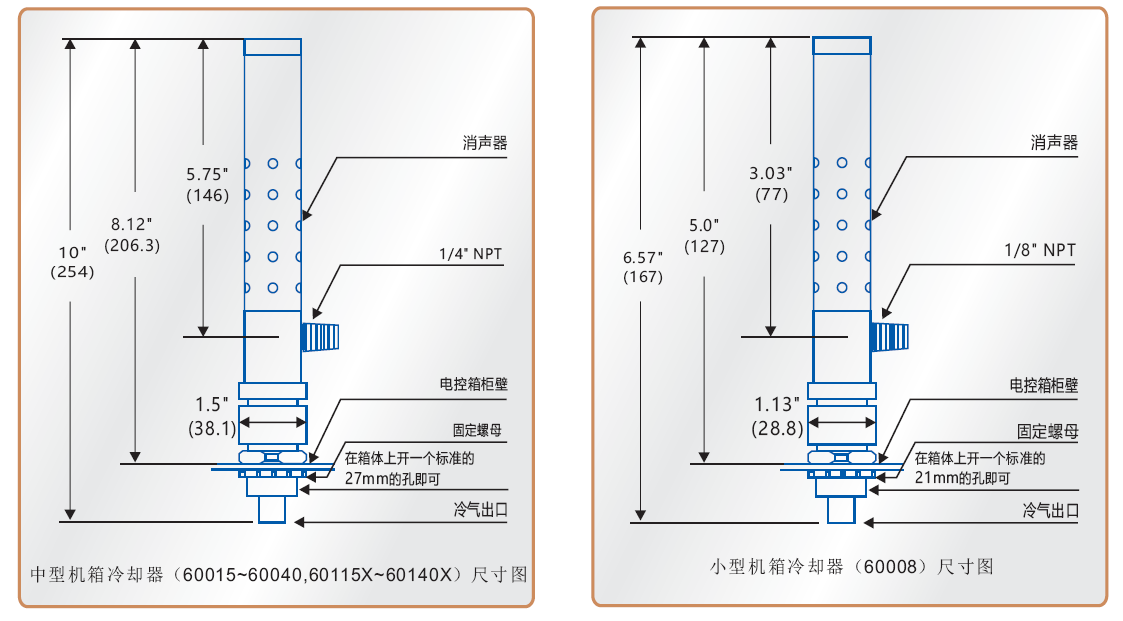

7.機箱冷卻器安裝及尺寸:
安裝注意事項:
1.由于壓縮空氣中普遍含有水分,所以需確保在使用前的過濾處理,以防損壞機柜內設備。
2.為保證供氣量,需采用∮12mm氣管供氣(隨貨的接頭也是接外經12mm的快插接頭),進氣壓力最好能在0.5Mpa以上。
3.為保證良好的制冷效果和節約能源, 柜體應盡可能的密封, 以防止內外冷熱氣流發生大的對流,而影響制冷效果。
8.冷氣流分配單元:
如圖,柜內冷氣分配單元為2m長的膠管,配有固定夾,末端為一個小消音器, 將膠管通過固定夾布置在機柜內壁上, 在發熱量大的部位多開一些排氣孔,發熱量少的部位少開一些,以讓冷氣可以均勻的分配在柜內。

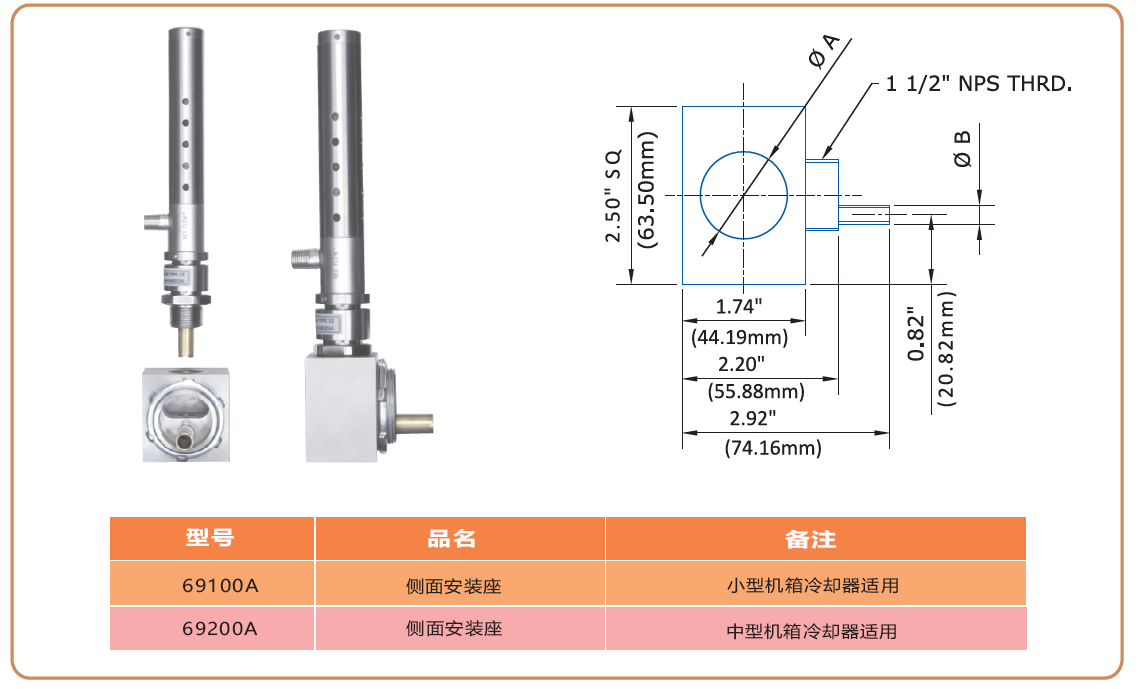

9.側面安裝座(選配件):
安裝時,機柜冷卻器需裝在機柜的頂部,以便于柜內的熱氣流能順暢的置換出去, 如果頂部不可安裝,也可以通過一個側面安裝座安裝在機柜的側上部。如圖:
10.參考視頻:
機柜冷卻器如何安裝在正壓柜上:
