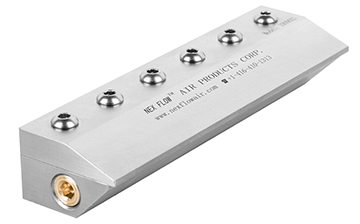

風刀,又稱作氣刀,通過吹出一面強勁氣幕, 主要用作除塵除水,吹除干燥,氣幕隔離等用途。
1.超級風刀(X-stream)工作原理:

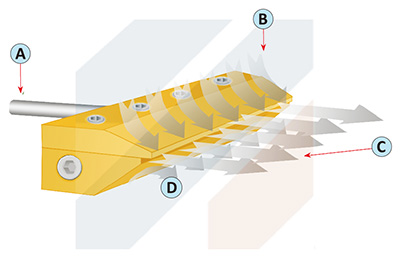

如圖,壓縮空氣A進入風刀后, 通過風刀出風口僅為0.05毫米間隙C吹出,而形成一個高速的氣流薄片。通過科恩達效應原理及風刀特殊的構造,此薄片氣幕將引流30到40倍的環境空氣B和D,而形成一面薄薄的高強度、大氣流的沖擊氣幕,氣幕強度非常均勻。
2.Nex Flow風刀材質:

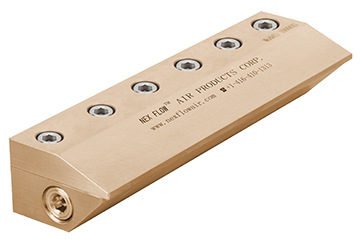

Nex Flow風刀的制造材質為鋁合金或不銹鋼(304 / 316),鋁合金風刀在制造工藝上全部經過抗氧化電鍍處理,其抗腐蝕能力大大提高。對于200攝氏度以上的高溫及高腐蝕場合, 則應選用不銹鋼風刀, 不銹鋼風刀材質為304或316可選。

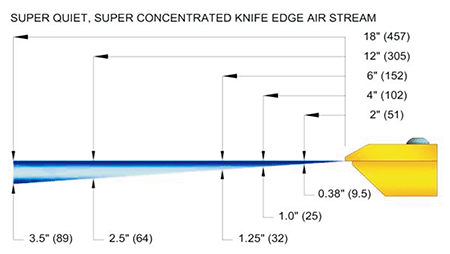

3.Nex Flow 風刀氣幕的擴散度:

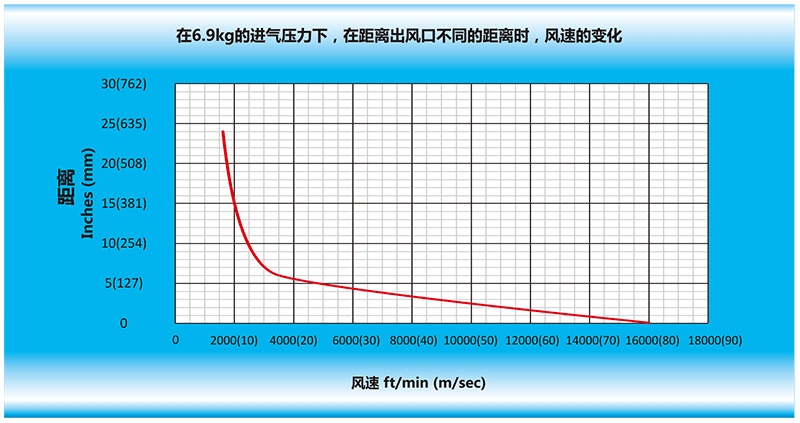

在風刀出風口的0位置, 由于此時沒有環境空氣被引流,故風幕的強度最大, 但風量最小, 隨著距離越來越遠,風幕強度逐漸減弱, 但風量逐漸增大,通常風刀出風口距離產品表面的距離為10~50mm之間為宜。

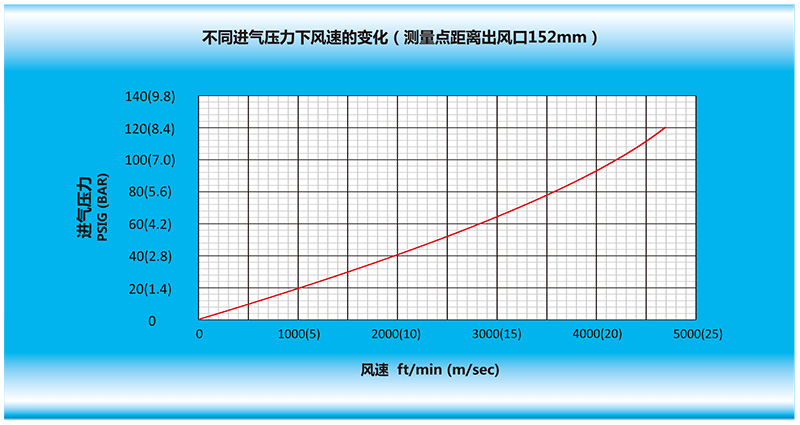

4.Nex Flow 風刀性能參數:
5.風刀工作壓力要求及耗氣量參數:

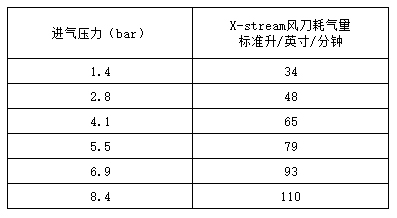

如果風刀是應用于吹水應用,為達到理想的效果,進氣壓力需維持在0.55MPa或以上,此進氣壓力下,對于出風口間隙為0.05mm的風刀,每英寸(25.4mm)每分鐘的耗氣量為79標準升。下圖為在不同進氣壓力下,風刀的耗氣量參數:
說明:
標準升是指空氣在常溫常壓下的狀態, 即被折算為空氣被壓縮前的體積大小。
風刀的出風口間隙是由不銹鋼墊片所形成, 墊片厚度為0.05mm, 出風口間隙也為0.05mm, 這可以滿足絕大多數應用, 對于需要更大風力的應用, 可以通過加裝墊片的方式來擴大間隙, 最大可為0.2mm, 隨著出風口間隙變大,風刀的耗氣量也會(huì )相應變大。
為保證供氣量,對于12英寸以上長度的風刀, 建議采用兩根∮12mm或以上的氣管供氣。對于24英寸及以上長度, 間隙為0.1mm或以上的風刀, 需采用兩條∮16mm的氣管供氣。
6.Nex Flow風刀的優勢:
Nex Flow風刀采用的是“全氣流”設計,即風刀寬度與其吹出氣幕的寬度完全一樣。風刀背面有安裝及連接螺孔,可任意組合長度,并且是無縫連接。對于需要經常變換風幕寬度的應用,采用拼接的方式,則可以根據具體需求,開啟一個或多個風刀,以最大限度的節約能源。
所有Nex Flow風刀內部墊片材質為不銹鋼(其它同類產品普遍采用的是塑膠墊片, 容易碎裂),并且風刀內部無任何可移動部件和可磨損部件,產品使用壽命長達10年以上。

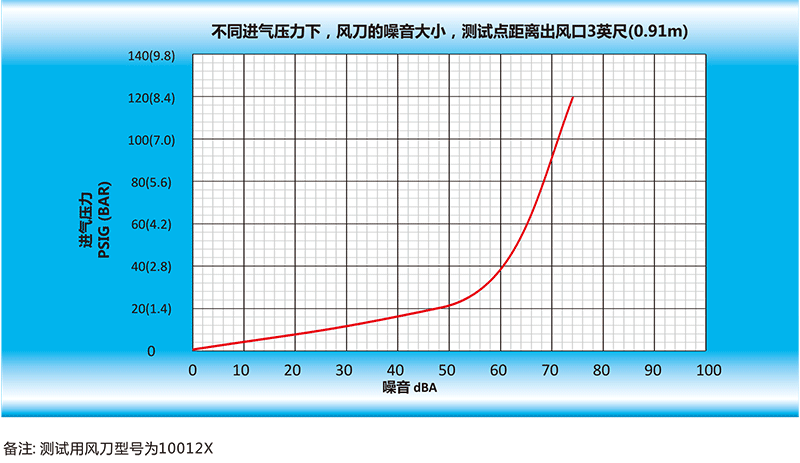

風刀的工作噪音很低,完全滿足國際OSHA環境噪音標準要求,且非常易于安裝。
風刀的耗氣量只有傳統鉆孔管的1/5。
提供5年質保。

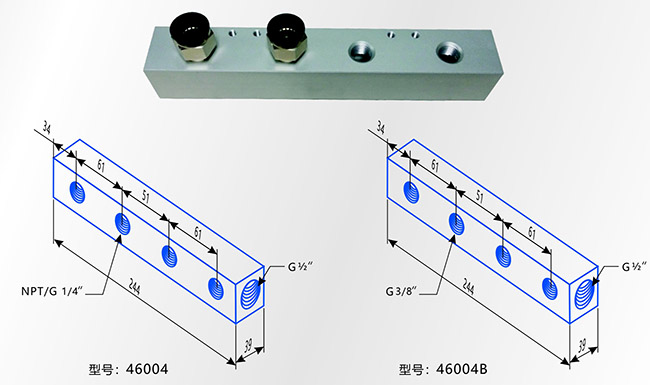

7.氣路分配器(選配件):
用于壓縮空氣的氣路分配,可將主氣管過來的壓縮空氣分發成幾條支氣管,以便于風刀安裝,使各氣路的氣壓、氣流相同。
更多安裝配件請參見: 安裝配件
8.風刀拼接連接架(選配件):
由于風刀的截面是相同的, 對于較大長度的應用, 可以采用多條風刀拼接的方式, 拼接時只需將兩個風刀端到端靠在一起即可, 風刀兩端有安裝螺孔, 用隨附的連接架連接。 NexFlow風刀是采用全氣流(Full-flow)設計, 即風幕寬度和風刀寬度完全一樣, 故風刀拼接后所吹出的風幕也是連續的, 拼縫處無氣幕盲區。
9.風刀應用:

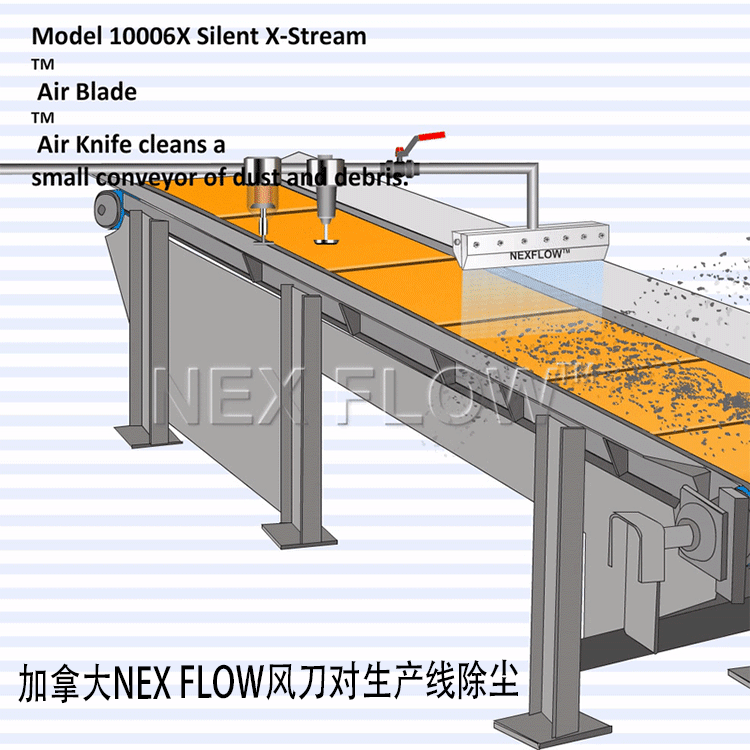

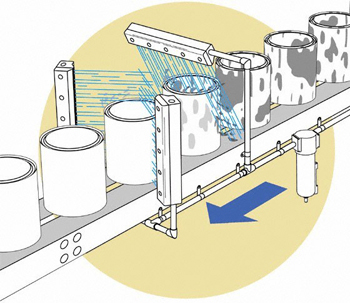

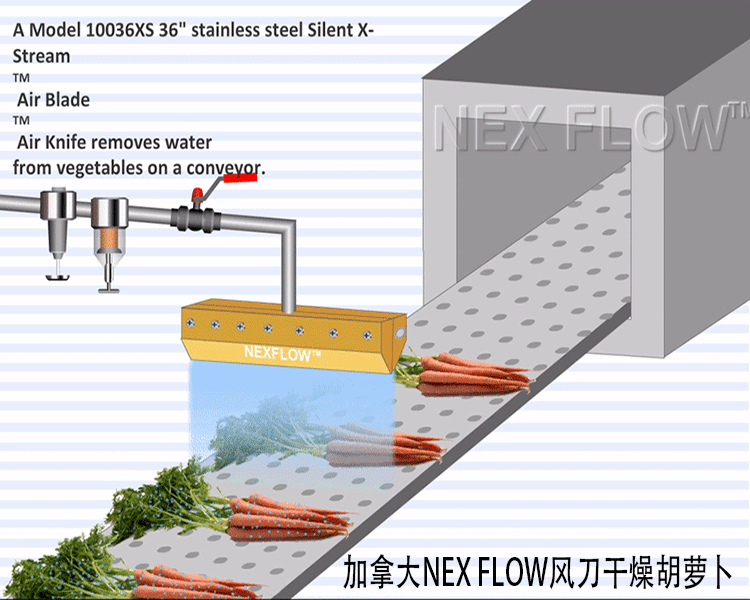

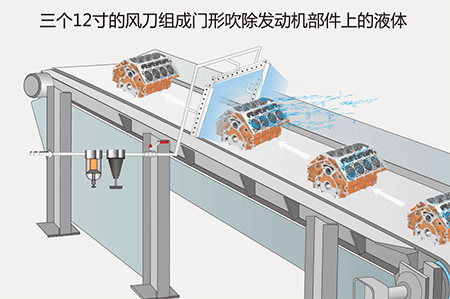

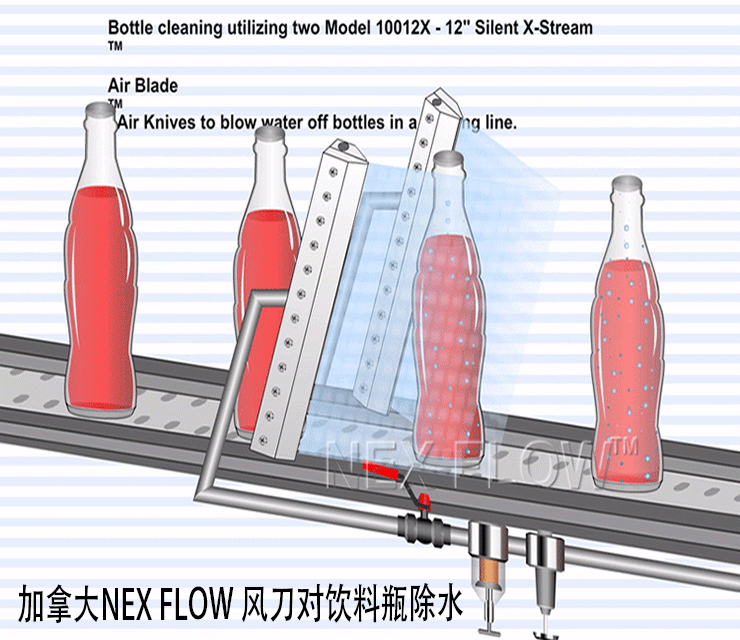

風刀所吹出的氣幕適合于平面或柱面的除水、除塵等應用,如吹除鋼板、鋁合金型材、工件的各個表面, 以及飲料瓶、包裝罐等瓶體上的水分,殘液,灰塵等,對于溝槽等異型部位水分的吹除,建議局部加裝 空氣放大器。風刀應用圖例如下:

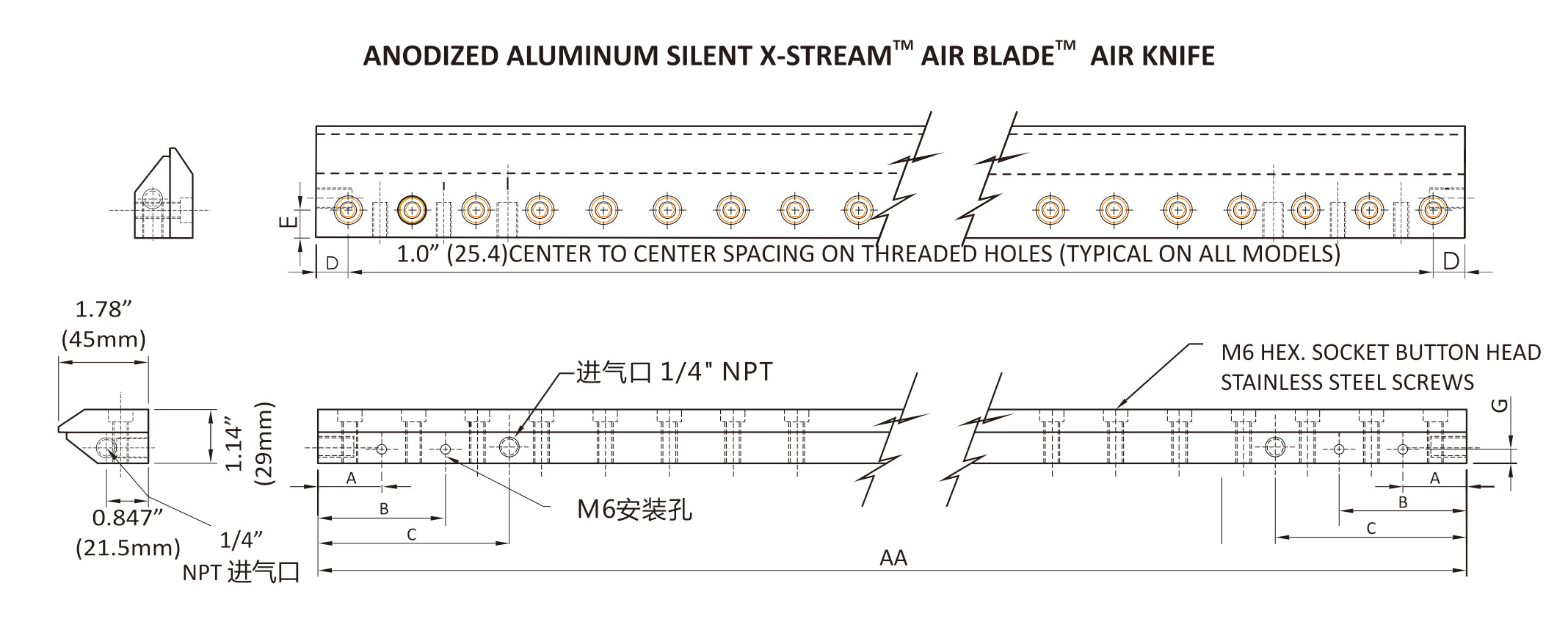

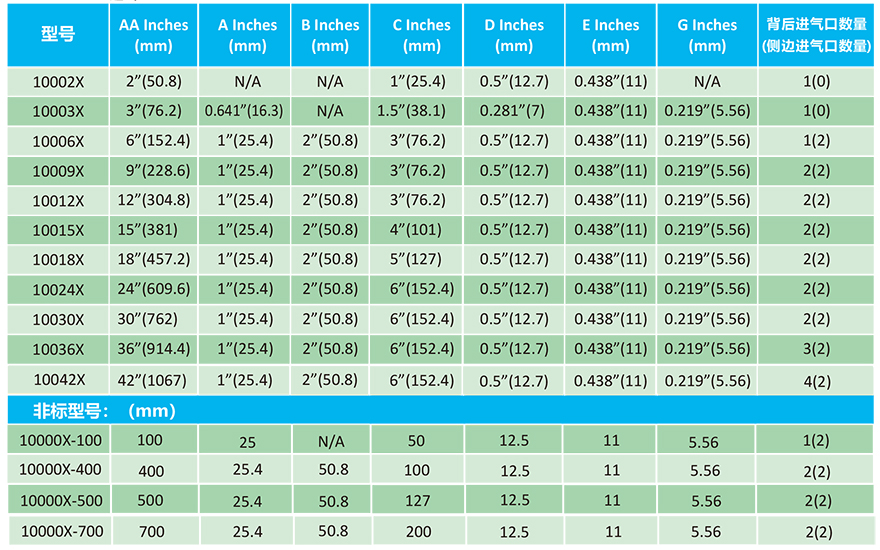

10.鋁合金超級風刀型號與尺寸:

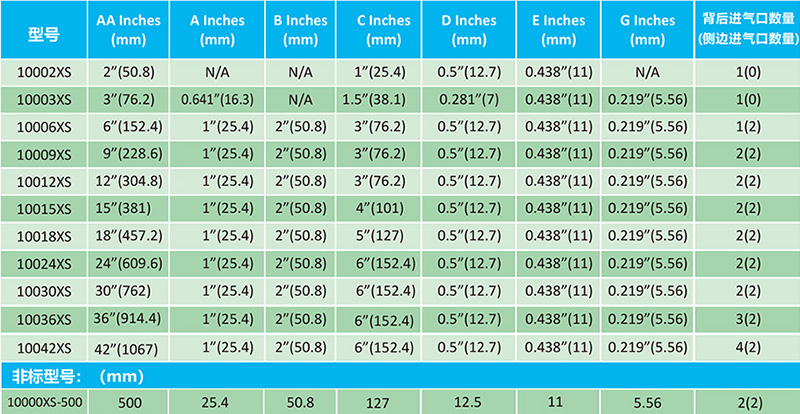

不銹鋼超級風刀型號與尺寸:
備注:不銹鋼風刀材質為304或316可選, 默認為304材質
