歡迎光臨中山市智捷精密機械配件有限公司 !

中山市智捷精密機械配件有限公司

(東方智捷)

全國服務熱線:400-9988-392

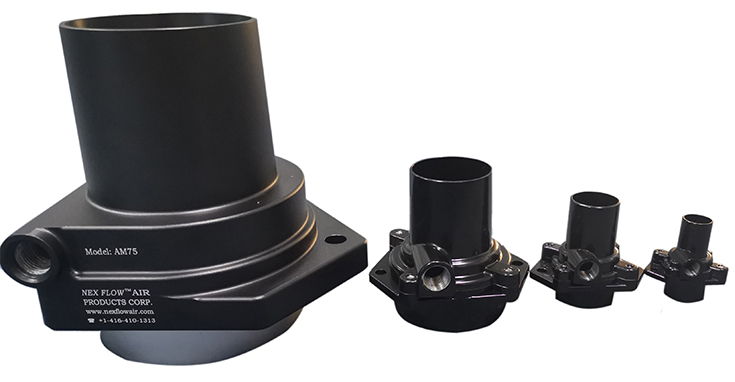

      空氣放大器-可調型1.jpg            空氣放大器-標準空氣放大器1.jpg



       空氣放大器的作用與抽風機和吹風機類似,利用科恩達效應原理,通過消耗一小部分壓縮空氣,引流數十倍的環境空氣,形成一側吹,另一側吸的功能區,適用于廢氣粉塵煙霧吸除,水分吹除干燥,吹風冷卻等應用。

        Nex Flow空氣放大器分為可調空氣放大器和標準空氣放大器兩大類。



1.空氣放大器工作原理:

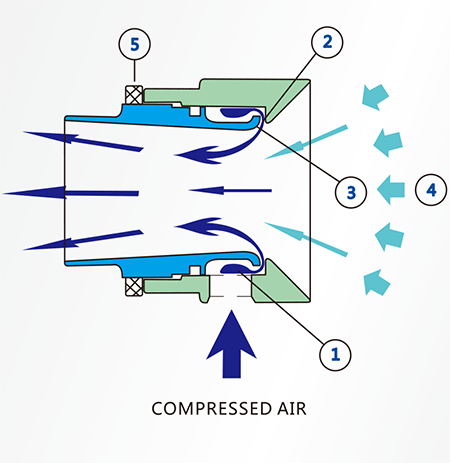

       如圖,當壓縮空氣通過其內部0.05~0.15毫米的環形可調窄縫后,向出口側(左側)噴出, 通過科恩達效應原理及空氣放大器的特殊結構,吸氣側(右側)最大25倍的環境空氣可被吸入,并與原始壓縮空氣一起向出氣側吹出。用于廢氣煙霧、粉塵氣體的吸除處理,以及吹風冷卻降溫、水分吹除等應用。

       可調型空氣放大器的環形窄縫②是可調的,其調節范圍為0.05~0.15毫米,可調節間隙大小來改變進氣量的大小,以適應不同應用的需求,間隙設置完成后,將固定環⑤旋緊固定住即可。

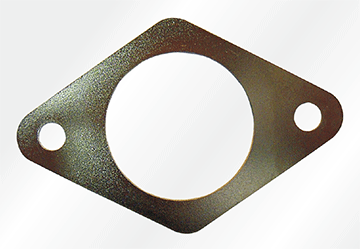

       標準空氣放大器的環形窄縫②是采用一個標準厚度0.05mm或0.08mm的墊片來產生此間隙,配有安裝法蘭孔用于固定安裝。





2.Nex flow空氣放大器介紹視頻:











3.Nex Flow空氣放大器應用示意圖:


   AM40-500-完成.gif         40001-完成.gif

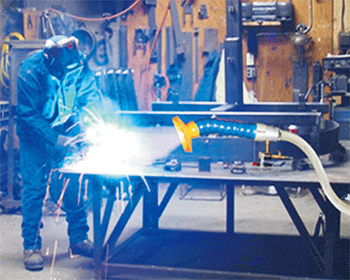

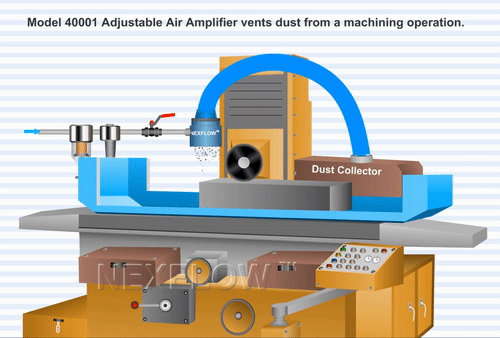

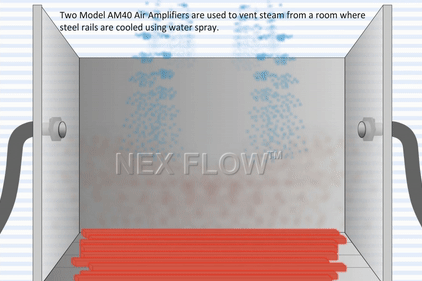

           AM40標準空氣放大器用于吸除高溫水蒸氣                                     40001可調空氣放大器吸除加工中的碎屑




AM20-完成.gif               40002S-完成.gif

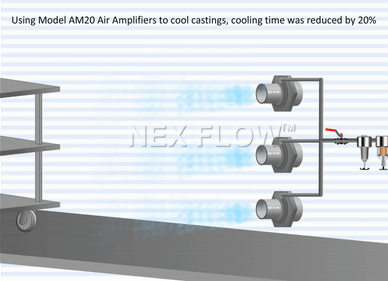

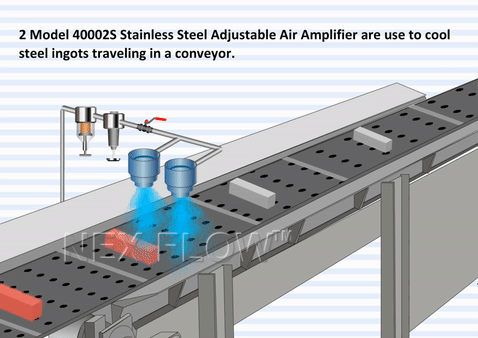

              AM20冷卻鑄件,冷卻時間縮短20%                                                    40002S冷卻傳送帶上的鋼錠



4.產品圖片:

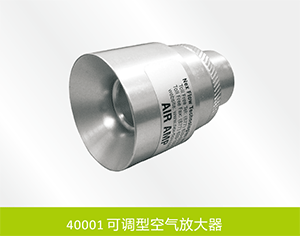

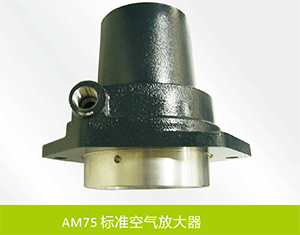

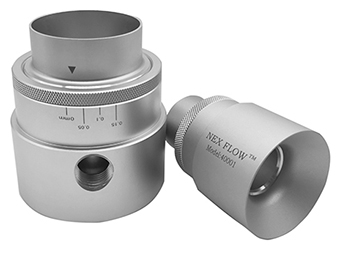

            40001可調型空氣放大器.gif                 AM75標準空氣放大器.gif

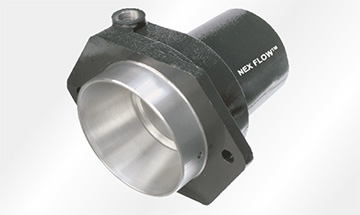

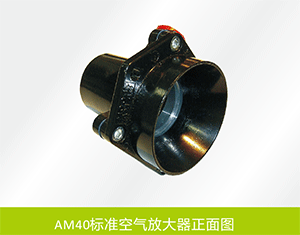

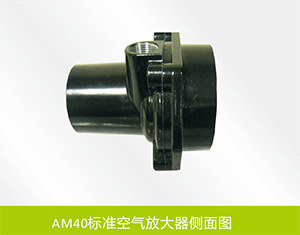

            AM40標準空氣放大器正面圖.gif                 AM40標準空氣放大器側面圖.gif

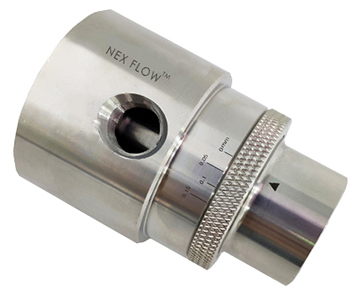

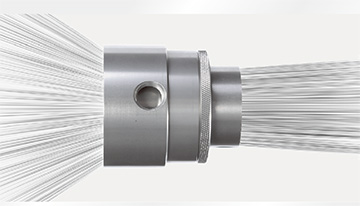

 5.Nex Flow空氣放大器的優勢:空氣放大器-調節刻度示意-web.jpg

        1.空氣放大器為純機械構造,非電器設備,僅靠壓縮空氣驅動,使用安全,可于危險環境下使用。

        2.內部無任何磨損件,使用壽命長達10年以上。

        3.空氣放大器的結構簡單緊湊,體積小,便于安裝,免維護。

        4.可調空氣放大器帶有調節刻度指示,間隙設置可非常精確。

        5.提供5年質保。



6.Nex Flow空氣放大器材質:

        1.可調型空氣放大器的制造材質為鋁合金或不銹鋼。

        2.標準空氣放大器材質為鋅合金。

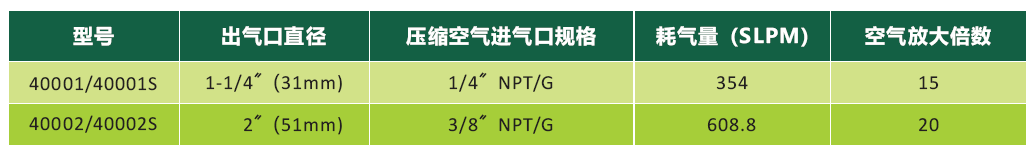

7.可調型空氣放大器型號與技術參數:

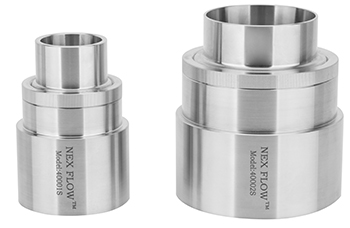

鋁合金可調型空氣放大器2-web.jpg  不銹鋼可調型空氣放大器-web.jpg


說明:

        1.不帶“S”的型號表示材質為鋁合金,帶“S”的型號表示材質為304不銹鋼。

        2.以上耗氣量為進氣壓力在5.5kg,出風口間隙為0.05mm狀態下的耗氣量SLPM(標準升/分鐘),標準升是指空氣在常溫常壓下的狀態,即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。

        3.隨著進氣壓力的變化,耗氣量也會(huì )相應變化。

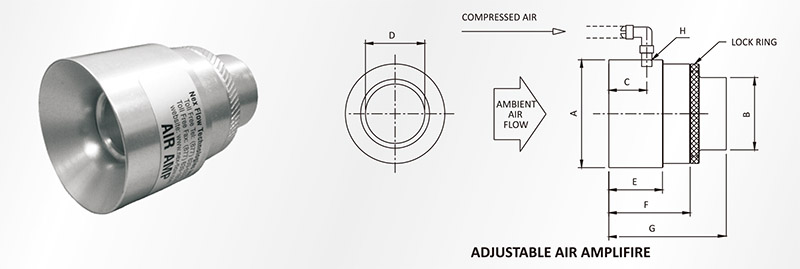

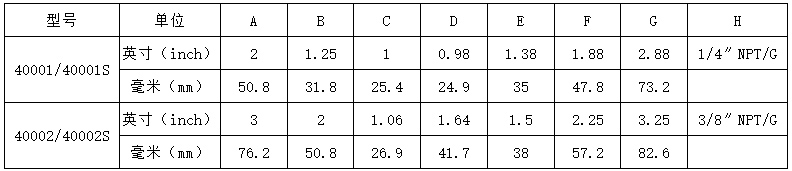

8.可調型空氣放大器外形尺寸:

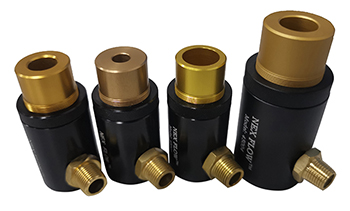

9.小型空氣放大器:

       Nex Flow可調型空氣放大器還特別有一種小型空氣放大器45001/45002,小型空氣放大器可產生很強沖擊力的氣流,其引流空氣能力為10倍左右,主要用于需要高沖擊力吹除的場合,如吹除產品表面的毛刺、零件溝槽部分的水分、塵屑等。

        出氣口內徑:6.3mm/9.5mm/12.5mm

        出氣口外徑:18.4mm

        吸氣口外徑:25mm

        總長度:53mm

        進氣口規格:1/8″NPT



詳細資料請參見:壓縮空氣噴頭,扁噴嘴





10.配件:

可調型空氣放大器安裝支架(標配):

       使用配套的選配件安裝支架,可以很容易的安裝和固定,安裝時先將固定環(有花紋的那個環)取下,套入安裝支架后再將固定環旋緊。如圖:

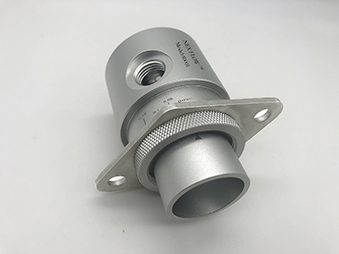

          可調型空氣放大器安裝支架(選配件).gif              40001-改小的.jpg

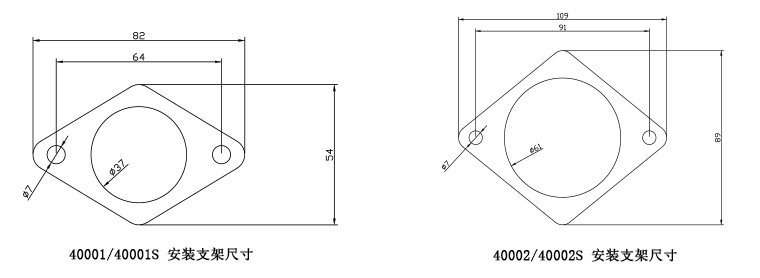

可調型空氣放大器安裝支架尺寸

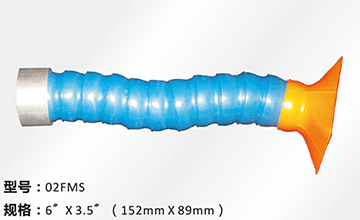

喇叭型吸入罩(選配件):

       對于40002或AM40型空氣放大器,在應用于吸入應用時,可選擇安裝喇叭吸入罩,這樣可加大吸入面積,如圖所示:

     空氣放大器喇叭形吸入罩.gif          空氣放大器喇叭形吸入罩應用示意.gif

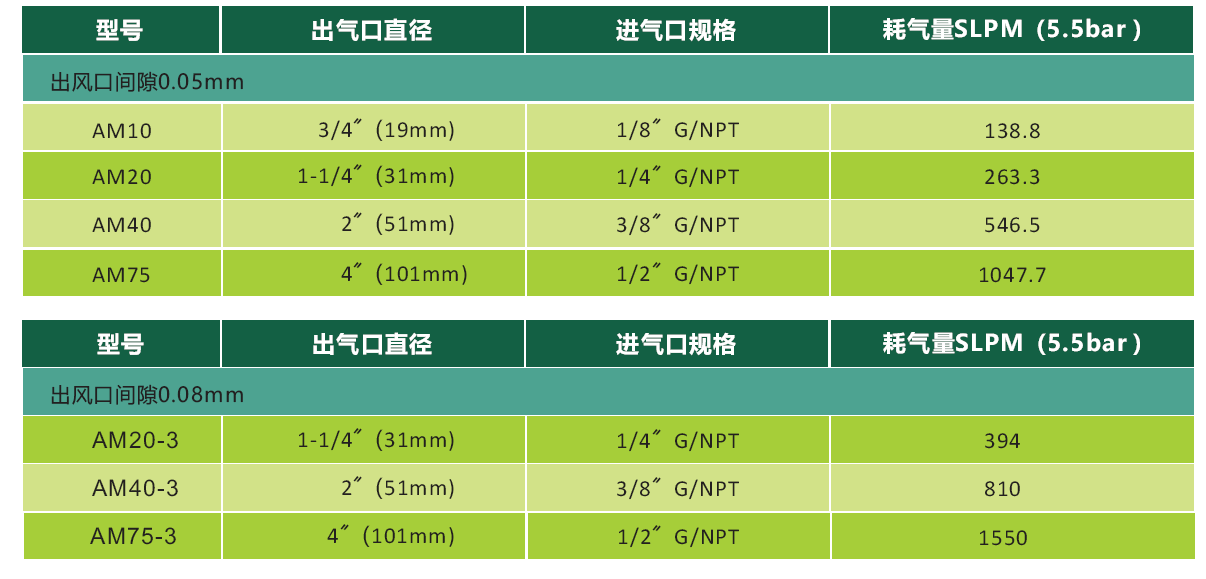

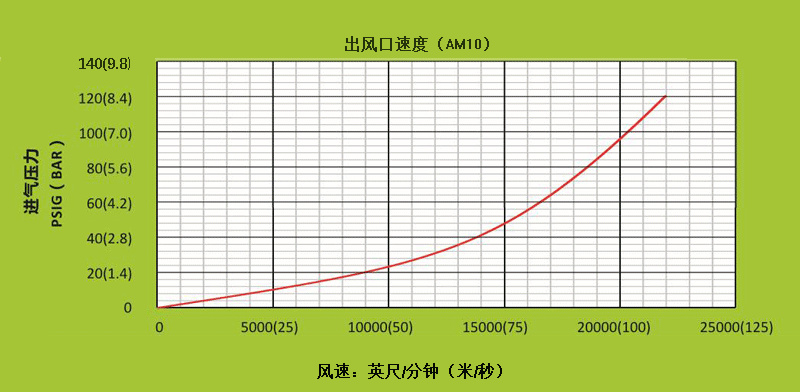

11.標準空氣放大器型號與技術參數:





注:
        以上耗氣量為進氣壓力在5.5kg狀態下的耗氣量SLPM(標準升/分鐘),標準升是指空氣在常溫常壓下的狀態,即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。

        空氣放大器除用作吹除應用外,AM40和AM75還常用作吸除應用,吸入側真空度很高,可用于煙霧、粉塵的吸除。

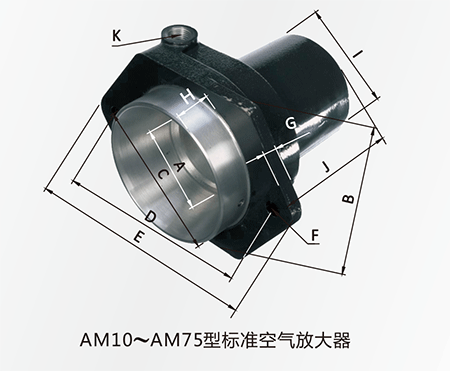

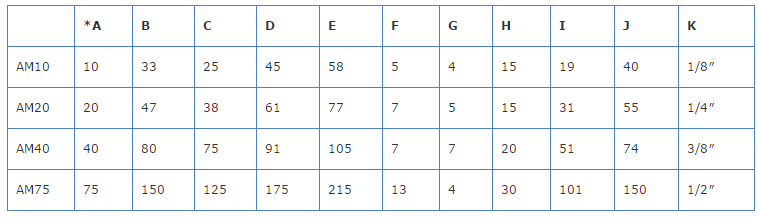

單位:mm



(備注:詳細精確尺寸請參見:圖紙下載 )


AM10空氣放大器:









AM20空氣放大器:

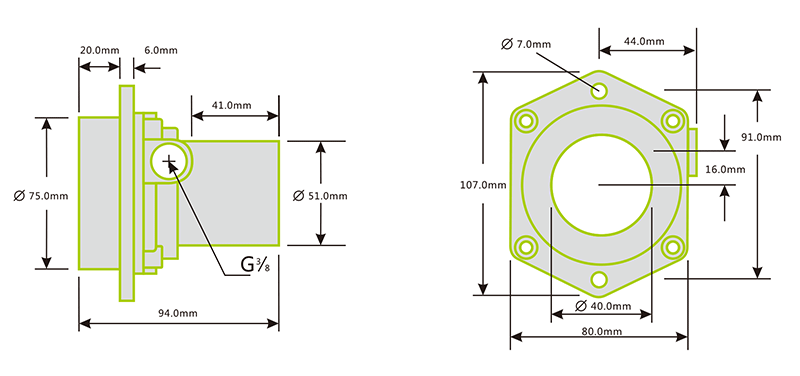

AM40空氣放大器:

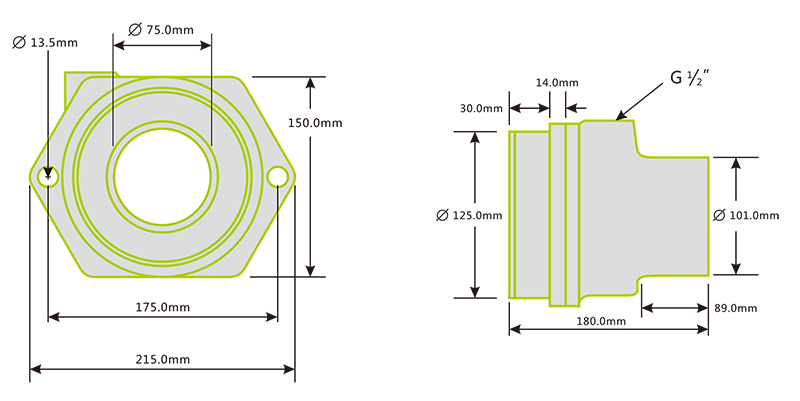

AM75空氣放大器:








AM40截面圖:



AM75截面圖:

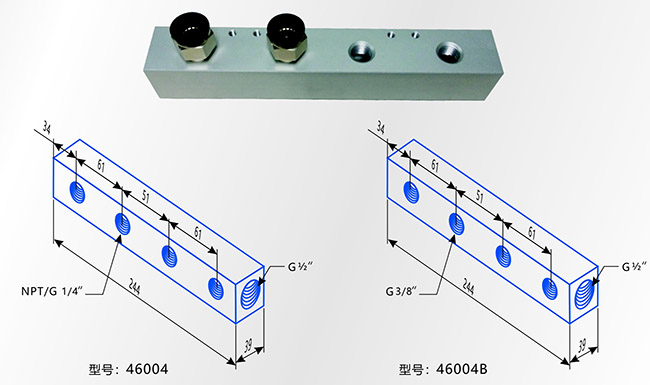

12.氣路分配器(安裝選配件):

           可將主氣管過來的壓縮空氣分成幾條支氣管,便于安裝。



         更多安裝配件請參見:  安裝配件




應用參考視頻:


1. 空氣放大器吹掃力測試, 測試型號:40001,45002
