歡迎光臨中山市智捷精密機械配件有限公司 !

中山市智捷精密機械配件有限公司

(東方智捷)

全國服務熱線:400-9988-392

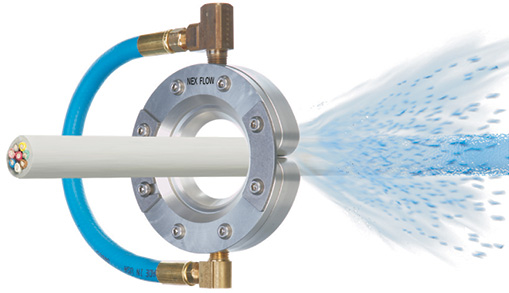

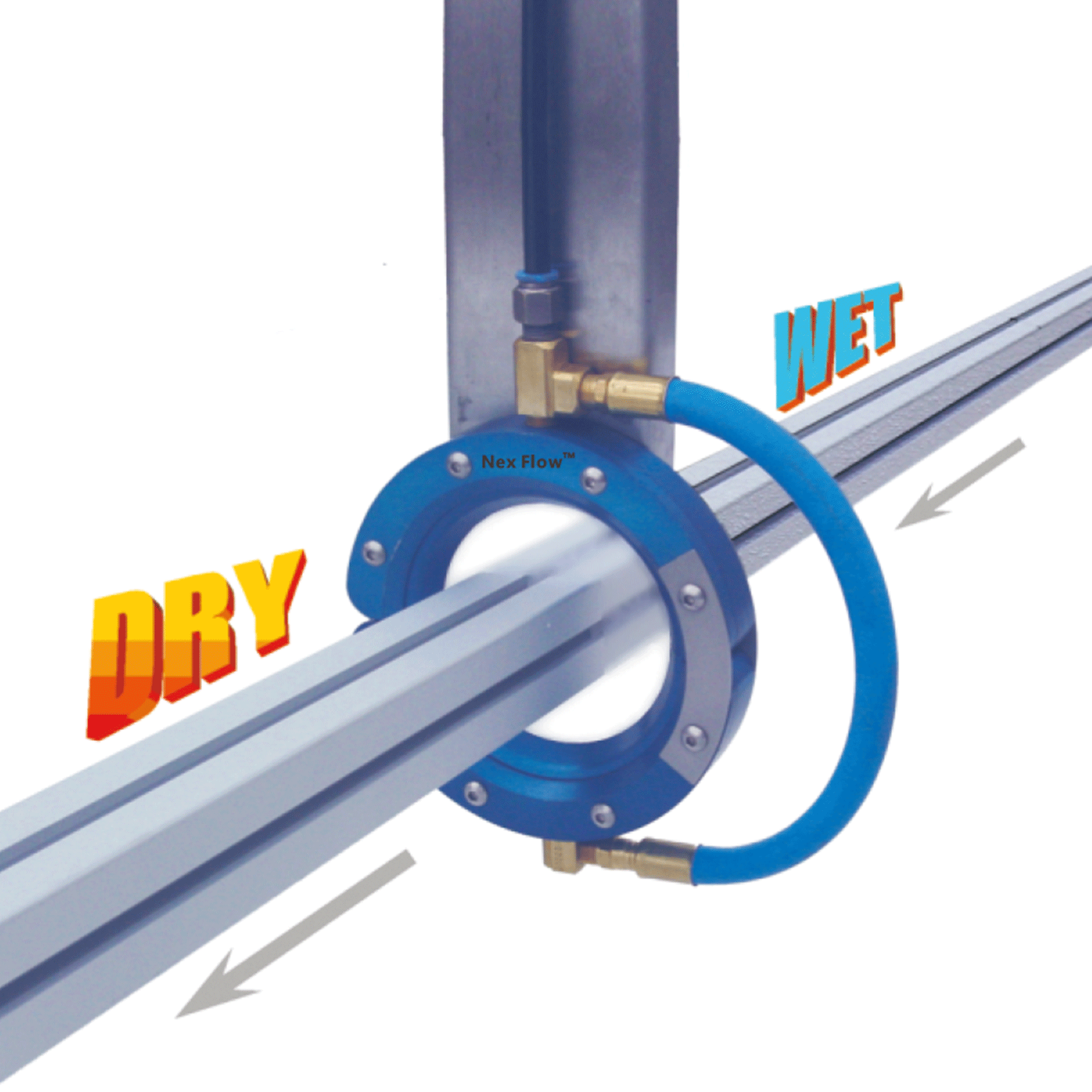

       Nex Flow Ring-Blade? 氣環擦洗器(環形風刀)是專門為管道、電纜,型材等產品提供連續吹除、干燥或冷卻的設備。根據科恩達效應原理,通過消耗少量的壓縮空氣,在引流30倍的環境空氣后,形成均勻的360度圓錐形氣流環,能快速吹除通過環中的管道、電纜等產品上的污物、水的物質。

       相對環形鉆孔管和環狀噴嘴結構的系統,耗氣量更低,也更易于安裝和維護。

納克斯( Nex Flow)環形風刀-1.gif

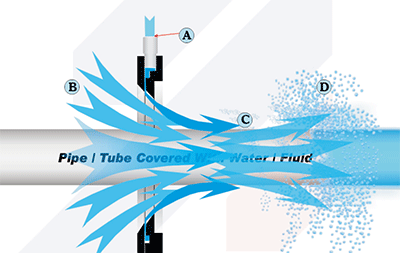

1.環形風刀工作原理:


      如圖,壓縮空氣A進入環形風刀后, 通過內部0.05毫米的環形間隙吹出, 形成一個高速的薄氣流環。通過科恩達效應原理及風刀特殊的構造,此薄片氣流環將引流30倍的環境空氣B,而形成一個高強度的360°錐狀沖擊氣流順著產品的管裝表面C高速流動, 通過強剪切力將管件表面的水分或灰塵吹走。





2.環形風刀視頻:











3.Nex Flow環形風刀材質:

         Nex Flow環形風刀材質為鋁合金或不銹鋼,鋁合金材質環形風刀經過表面陽極氧化處理,其抗腐蝕能力和表面硬度大大提高。不銹鋼環形風刀材質為304或316不銹鋼。

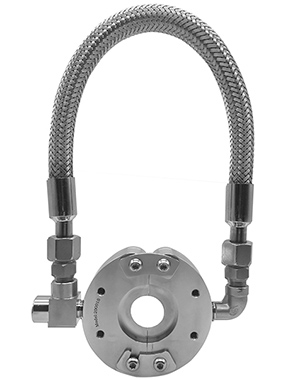

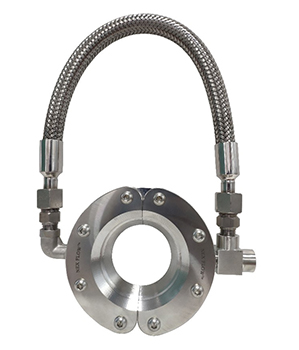

15555572824075590.jpg                    鋁合金環形風刀.jpg


                          不銹鋼環形風刀                                                                           鋁合金環形風刀

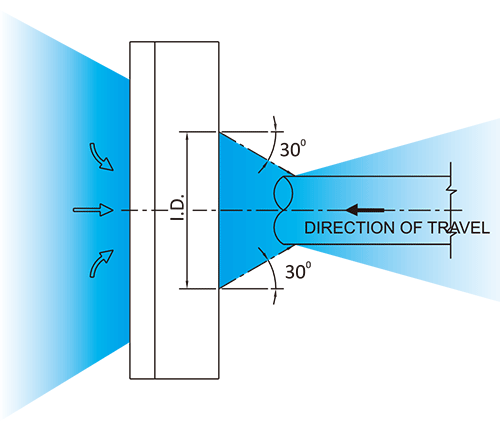

4.Nex Flow環形風刀氣幕錐度:





5.Nex Flow環形風刀特點:

        1.無電器件、無活動件,免維護,安裝簡便。

        2.設計為兩個半圓型組件的鏈接形式,易于打開和閉合。

        3.引流30倍環境空氣,大流量、強沖擊力、低噪音。

        4.提供5年質保。

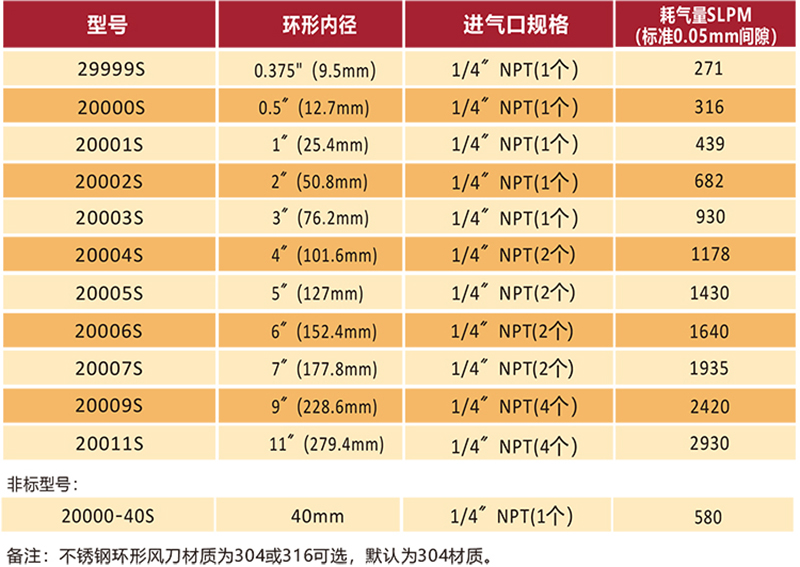

6.Nex Flow環形風刀型號:

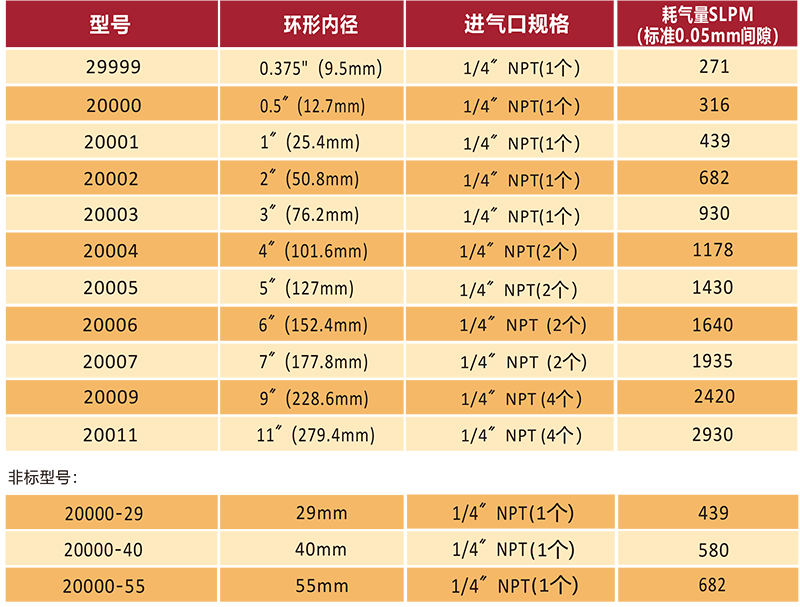

     鋁合金環形風刀型號




   不銹鋼環形風刀型號




說明:

  •  如果是應用于吹水應用,為達到理想的效果,進氣壓力建議為0.55MPa或以上,圖中所示耗氣量也為此壓力下的參數。隨著進氣壓力的變化, 耗氣量也會(huì )發生相應變化。環形風刀墊片-小圖.jpg

  •  環形風刀的出風口間隙是由不銹鋼墊片所形成, 單條墊片厚度為0.05mm, 出風口間隙也為0.05mm, 這可以滿足絕大多數應用, 對于需要更大風力的應用, 可以通過加裝墊片的方式來擴大間隙, 最大可為0.2mm, 隨著出風口間隙變大,風刀的耗氣量也會(huì )相應變大。

  • SLPM(標準升/分鐘)是指空氣在常溫常壓下的狀態, 即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。

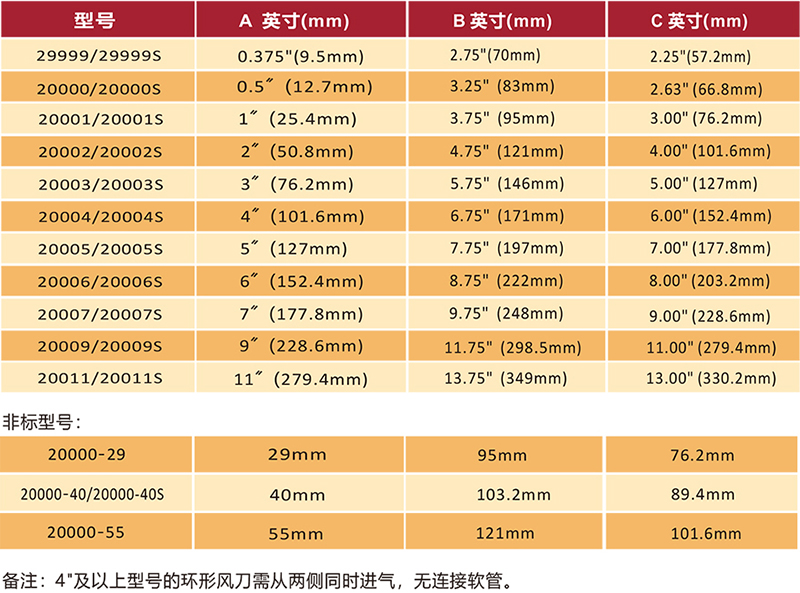

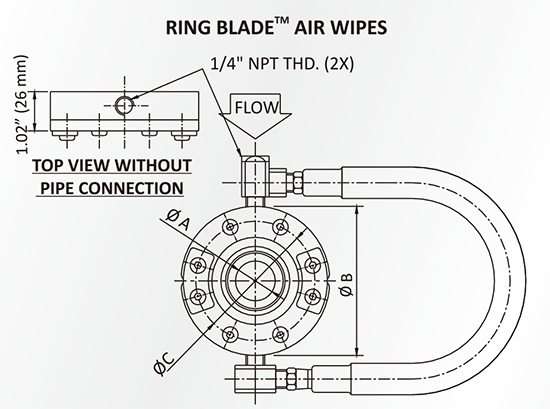

7.環形風刀尺寸:








8.安裝說明:

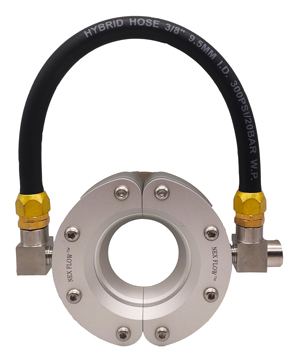

不銹鋼環形風刀-web.jpg      20001S--2-web.jpg


  • 環形風刀由兩個半圓所圍成,通過兩個連接片連接,如上圖所示。。

  • 每個半圓上的螺絲孔都為M6的通孔,其背面除端部的兩個螺孔被連接片所占用外, 其它螺孔都可用于安裝固定。




應用參考視頻:

1. 環形風刀吹掃機油測試, 測試型號:20001
